Гидроцилиндр отвала — HITACHI EX60LCK-3

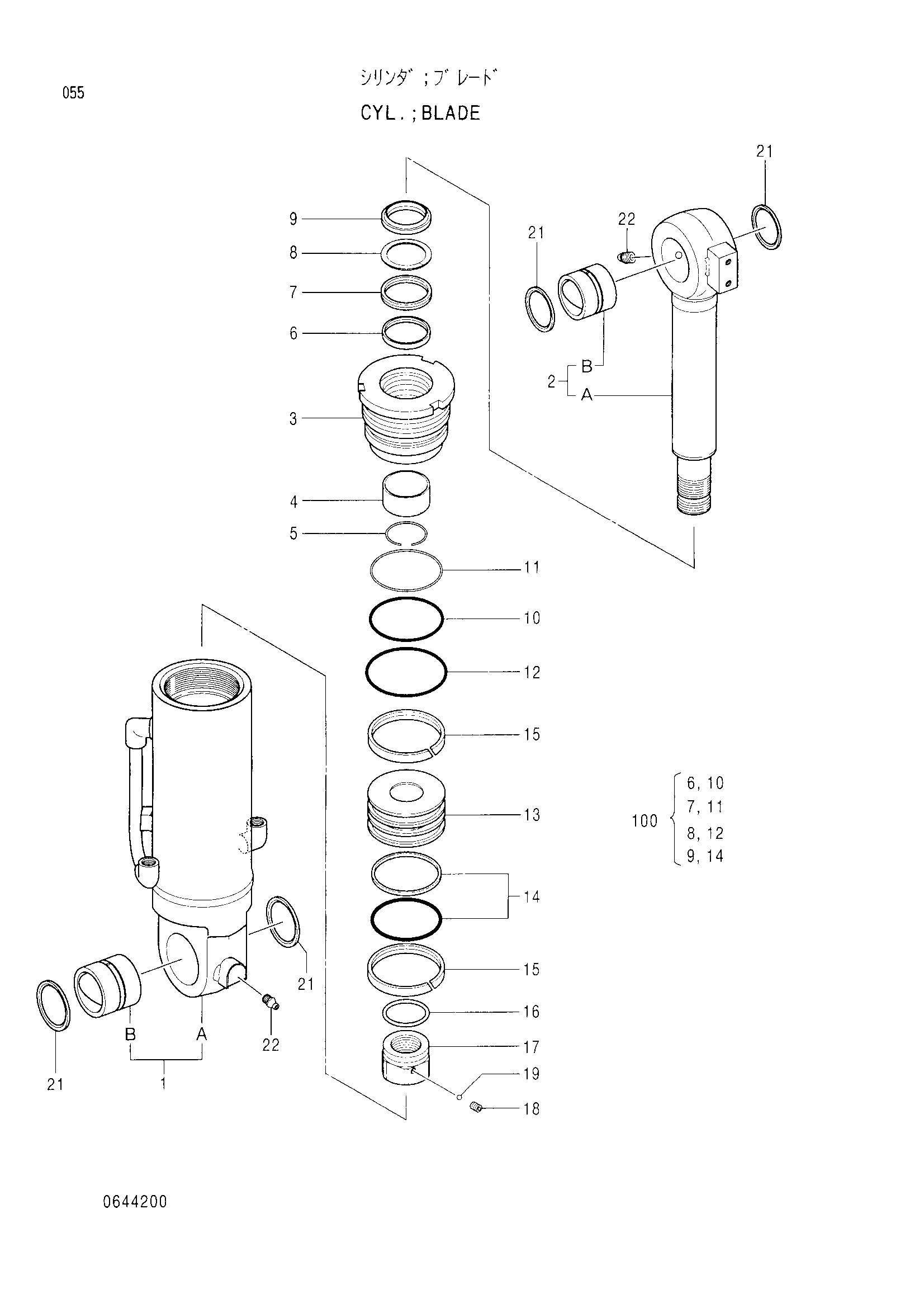

Заводская схема «Гидроцилиндр отвала» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4337971 | Гидроцилиндр отвала | 1 | |
| 1 | 4352104 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0396502 | Втулка | 1 |
| 2 | 4352105 | Шток поршня в сборе | 1 |
| 2B | 0396502 | Втулка | 1 |
| 3 | 0644201 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0498307 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 1 |
| 12 | A810115 | Уплотнительное кольцо | 1 |
| 13 | 0330906 | Поршень | 1 |
| 14 | 0225614 | Уплотнительное кольцо | 1 |
| 15 | 0225620 | Кольцо | 2 |
| 16 | 0326007 | Регулировочная шайба | 1 |
| 17 | 0409108 | Гайка | 1 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Стальной шарик | 1 |
| 21 | 0341304 | Грязесъёмное кольцо | 4 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4352106 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
