Кабина (1)[хг-тйпе] — HITACHI EX60LCK-3
Заводская схема «Кабина (1)[хг-тйпе]» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

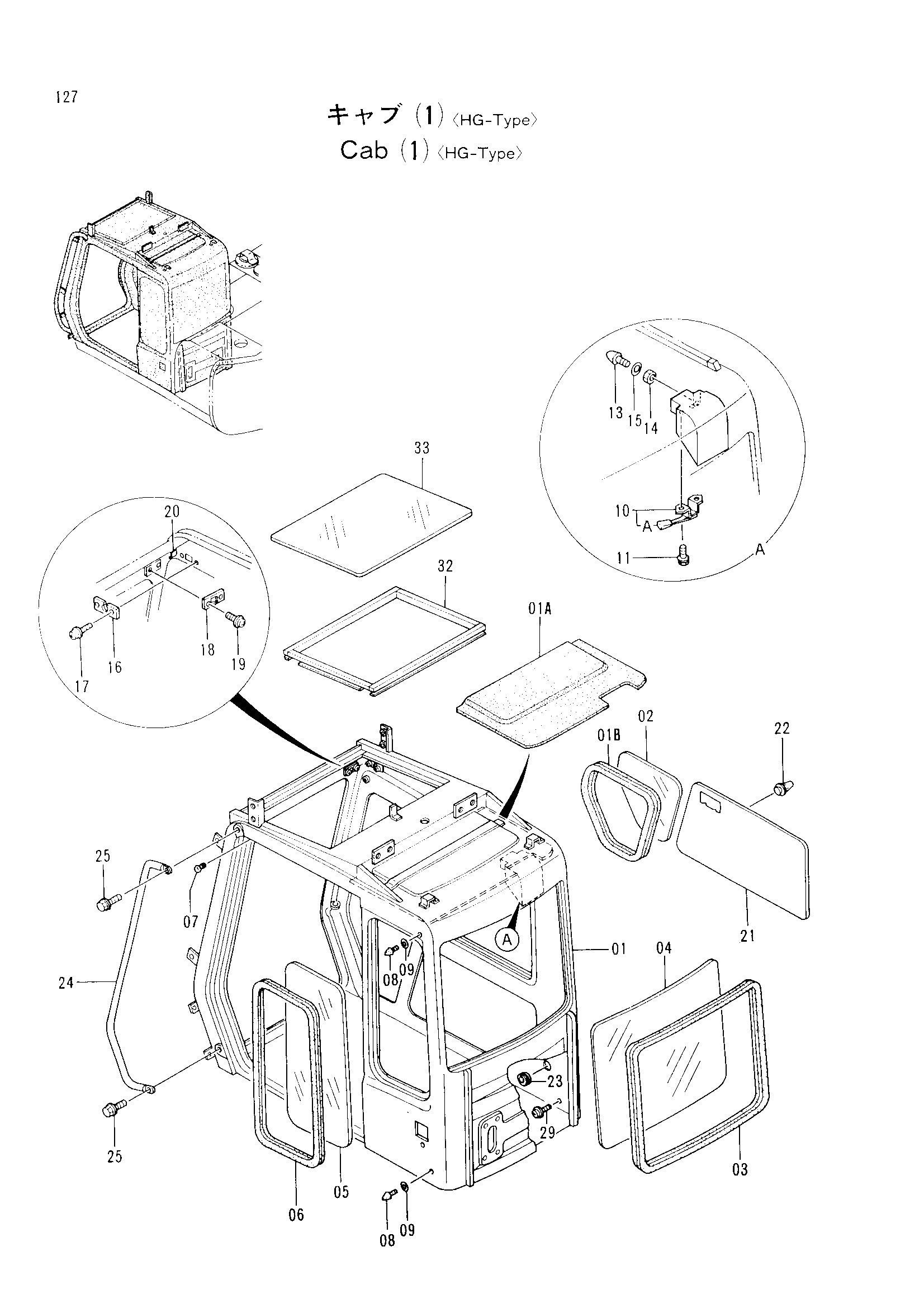

![Схема Кабина (1)[хг-тйпе] HITACHI EX60LCK-3](/catalog-drawings/50/5072843b-2ae7-4d46-b2f8-dd9df246ddbd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4334267 | Кабина | 1 |
| 01A | 4342076 | Трим накладка | 1 |
| 01B | 4289528 | Резиновый H | 1 |
| 02 | 4289527 | Стекло | 1 |
| 03 | 4289532 | Резиновый Z | 1 |
| 04 | 4289531 | Стекло | 1 |
| 05 | 4289529 | Стекло | 1 |
| 06 | 4289530 | Резиновый Z | 1 |
| 07 | 4172321 | Резиновая прокладка | 1 |
| 08 | 4204586 | Ограничитель | 2 |
| 09 | 4204587 | Проставка | 2 |
| 10 | 4320144 | Замок | 1 |
| 10A | 4320145 | Крышка | 1 |
| 11 | J010816 | Болт с шайбой | 2 |
| 13 | 4204586 | Ограничитель | 1 |
| 14 | 4204563 | Гайка | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 16 | 4204599 | Кронштейн | 1 |
| 17 | J460410 | Винт с шайбой | 2 |
| 18 | 4204600 | Кронштейн | 1 |
| 19 | J460310 | Винт с шайбой | 2 |
| 20 | 4295422 | Зажим | 1 |
| 21 | 4320146 | Трим накладка | 1 |
| 22 | 4320147 | Зажим | 10 |
| 23 | 4204608 | Резиновая втулка | 1 |
| 24 | 4320148 | Поручень | 1 |
| 25 | 4320149 | Болт с шайбой | 2 |
| 29 | 4320150 | Болт с шайбой | 1 |
| 32 | 4342078 | Резиновая прокладка | 1 |
| 33 | 4342077 | Стекло | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
