Основной трубопроводы для гидромолот и гидроножницы [хг-тйпе] — HITACHI EX60LCK-3

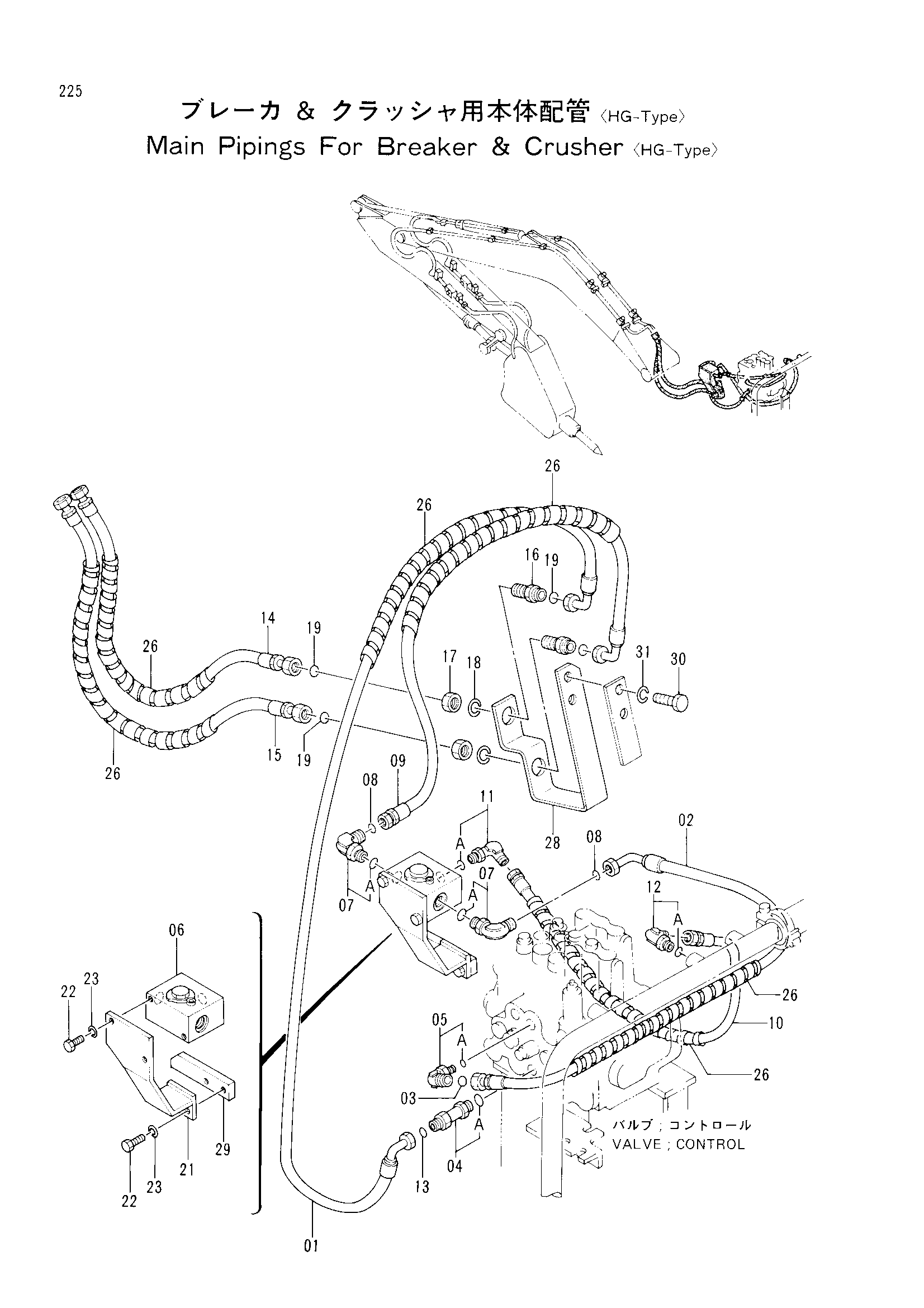

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы [хг-тйпе]» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основной трубопроводы для гидромолот и гидроножницы [хг-тйпе] HITACHI EX60LCK-3](/catalog-drawings/dc/dcecf1f8-beac-4417-b7d5-7b30e4013fef.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4307327 | Шланг | 1 |
| 02 | 4224455 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4197531 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4202404 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4261540 | Клапан | 1 |
| 07 | 4202113 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4304714 | Шланг | 1 |
| 10 | 4197734 | Шланг | 1 |
| 11 | 4169596 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4065118 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 1 |
| 14 | 4197700 | Шланг | 1 |
| 15 | 4235231 | Шланг | 1 |
| 16 | 4257877 | Адаптер | 2 |
| 17 | 4257876 | Гайка | 2 |
| 18 | A590930 | Пружинная шайба | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 4 |
| 21 | 9732452 | Кронштейн | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 26 | 4044420 | Защитный кожух | 6 |
| 28 | 9739052 | Кронштейн | 1 |
| 29 | 4300622 | Седло винта | 1 |
| 30 | J901430 | Болт | 2 |
| 31 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
