Основной трубопроводы (2) — HITACHI EX60LCK-3

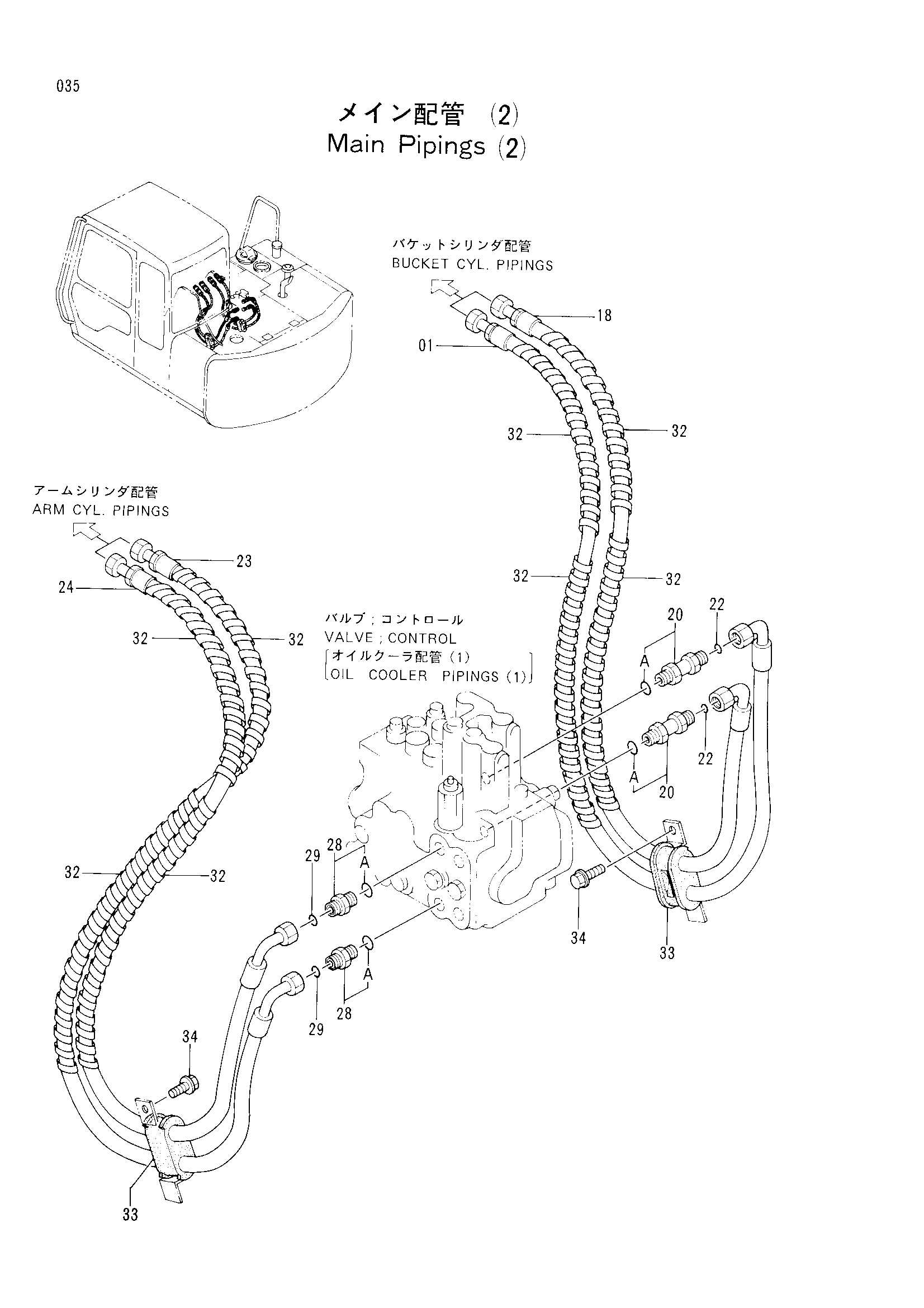

Заводская схема «Основной трубопроводы (2)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4294610 | Шланг | 1 |
| 18 | 4294611 | Шланг | 1 |
| 20 | 4199247 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 2 |
| 23 | 4294613 | Шланг | 1 |
| 24 | 4294612 | Шланг | 1 |
| 28 | 4189602 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 32 | 4044420 | Защитный кожух | 8 |
| 33 | 3038206 | Втулка | 2 |
| 34 | J021225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
