Кабина (3)[б-тйпе] — HITACHI EX60LCK-3

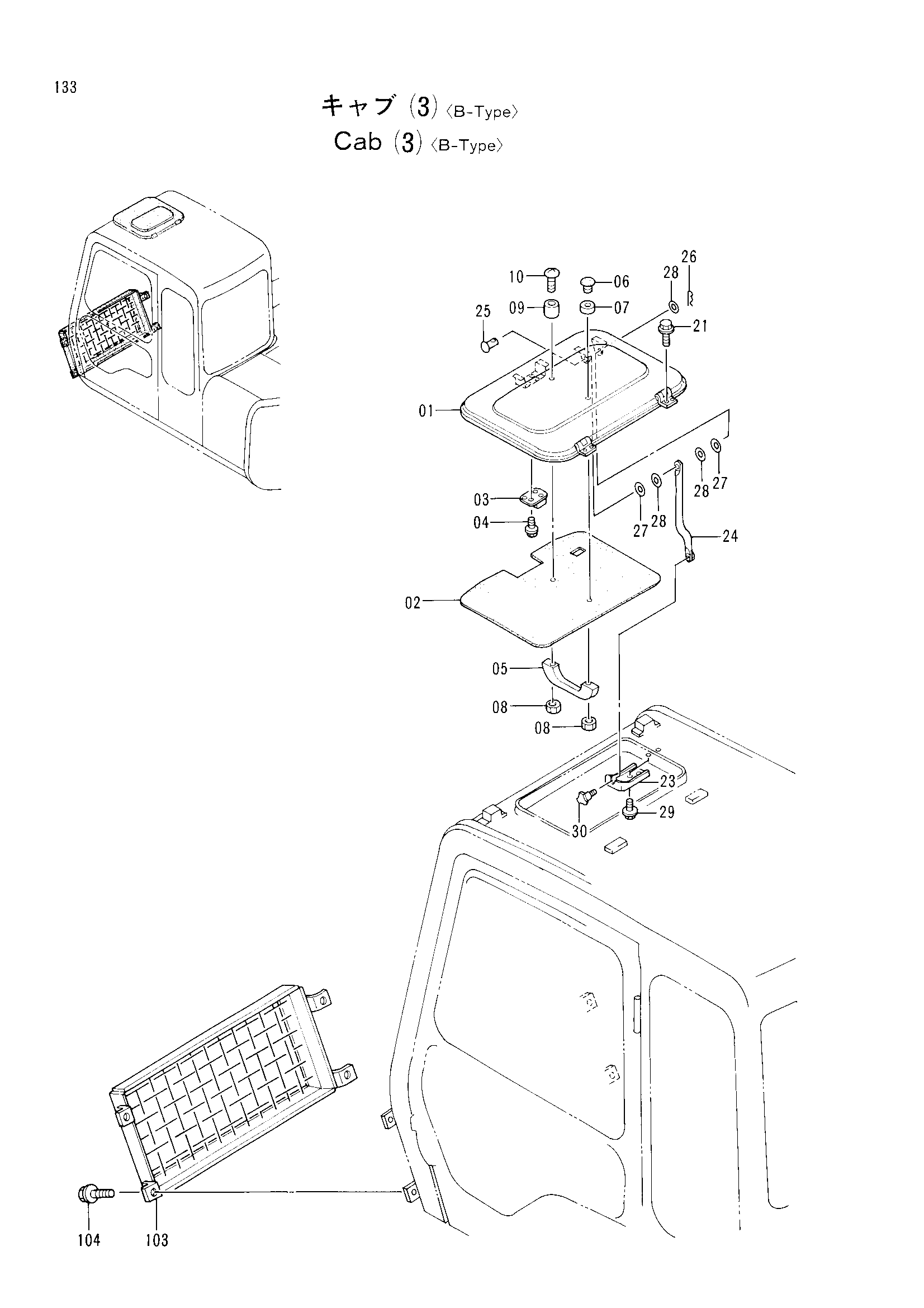

Заводская схема «Кабина (3)[б-тйпе]» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (3)[б-тйпе] HITACHI EX60LCK-3](/catalog-drawings/c6/c6268cf1-4652-4e67-9a8a-bfde68a1de50.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-10 | 4320161 | Рооф в сборе | 1 |
| 01 | 4316890 | Крышка | 1 |
| 02 | 4320162 | Трим накладка | 1 |
| 03 | 4204578 | Замок | 1 |
| 04 | J460516 | Винт с шайбой | 4 |
| 05 | 4204579 | Рукоятка | 1 |
| 06 | 4204580 | Ограничитель | 1 |
| 07 | 4204581 | Резиновая прокладка | 1 |
| 08 | M500504 | Гайка | 2 |
| 09 | 4316892 | Амортизатор | 1 |
| 10 | M430530 | Винт | 1 |
| 21 | 4295487 | Болт с шайбой | 4 |
| 23 | 4239989 | Кронштейн | 1 |
| 24 | 4239990 | Стойка | 1 |
| 25 | 4239991 | Заклёпка | 1 |
| 26 | 4022696 | Стопорный палец | 1 |
| 27 | 4239992 | Шайба | 2 |
| 28 | A590106 | Плоская шайба | 3 |
| 29 | J020816 | Болт с шайбой | 2 |
| 30 | 4239993 | Ручка | 1 |
| 103 | 8053016 | Защитный кожух | 1 |
| 104 | J031030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
