Ход трубопроводы — HITACHI EX60G

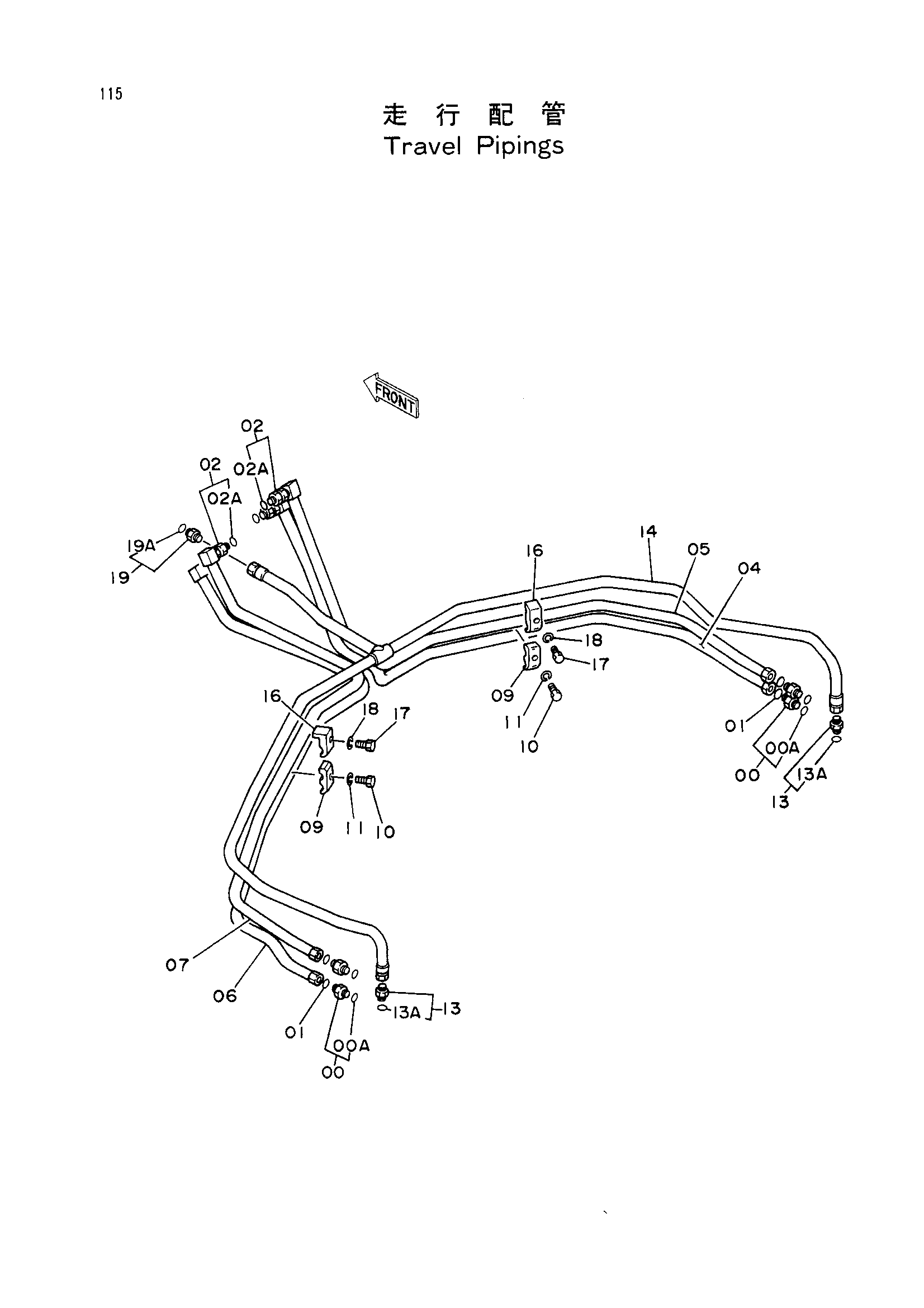

Заводская схема «Ход трубопроводы» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 02 | 4207916 | Адаптер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 7018868 | Трубка | 1 |
| 05 | 7018869 | Трубка | 1 |
| 06 | 7018870 | Трубка | 1 |
| 07 | 7018871 | Трубка | 1 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J901245 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 2 |
| 13 | 4200466 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 7017854 | Трубка дренажный | 1 |
| 16 | 4190124 | Хомут трубки | 2 |
| 17 | J901240 | Болт | 2 |
| 18 | A590912 | Пружинная шайба | 2 |
| 19 | 4219324 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
