Пилотный трубопроводы (3) — HITACHI EX60G

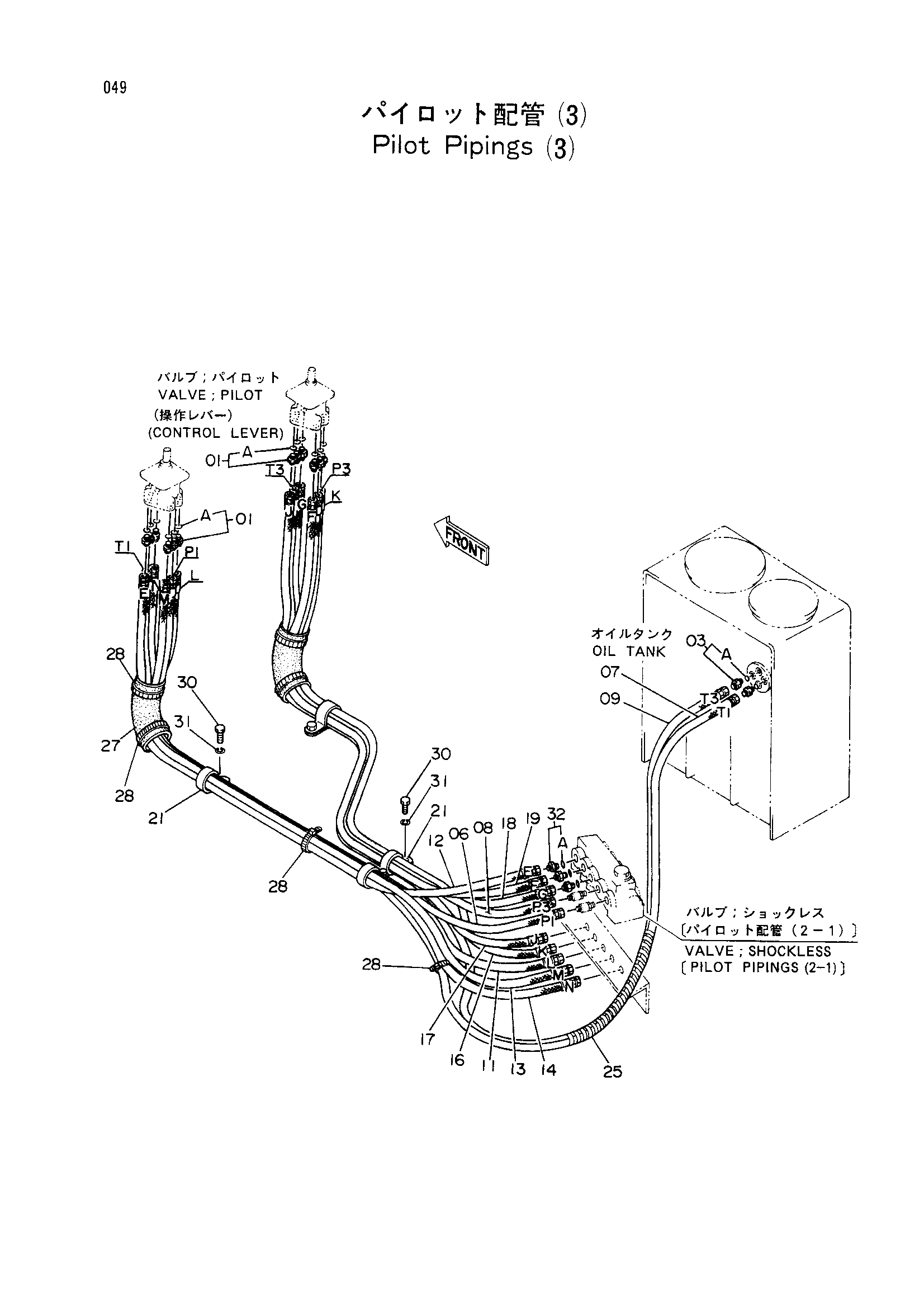

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 12 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4210381 | Нейлоновый шланг (P1) | 1 |
| 07 | 4210382 | Нейлоновый шланг (T1) | 1 |
| 08 | 4210383 | Нейлоновый шланг (P3) | 1 |
| 09 | 4210384 | Нейлоновый шланг (T3) | 1 |
| 11 | 4210385 | Нейлоновый шланг (левый) | 1 |
| 12 | 4210386 | Нейлоновый шланг (E) | 1 |
| 13 | 4210387 | Нейлоновый шланг (M) | 1 |
| 14 | 4210388 | Нейлоновый шланг (N) | 1 |
| 16 | 4210389 | Нейлоновый шланг (K) | 1 |
| 17 | 4210390 | Нейлоновый шланг (J) | 1 |
| 18 | 4210391 | Нейлоновый шланг (G) | 1 |
| 19 | 4210392 | Нейлоновый шланг (F) | 1 |
| 21 | 4193848 | Зажим | 4 |
| 25 | 4044420 | Защитный кожух | 1 |
| 27 | 4219918 | Резиновая втулка | 2 |
| 28 | 4121859 | Ленточный зажим | 6 |
| 30 | J901216 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | 4200466 | Адаптер | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
