Управление короб <DX> — HITACHI EX60G

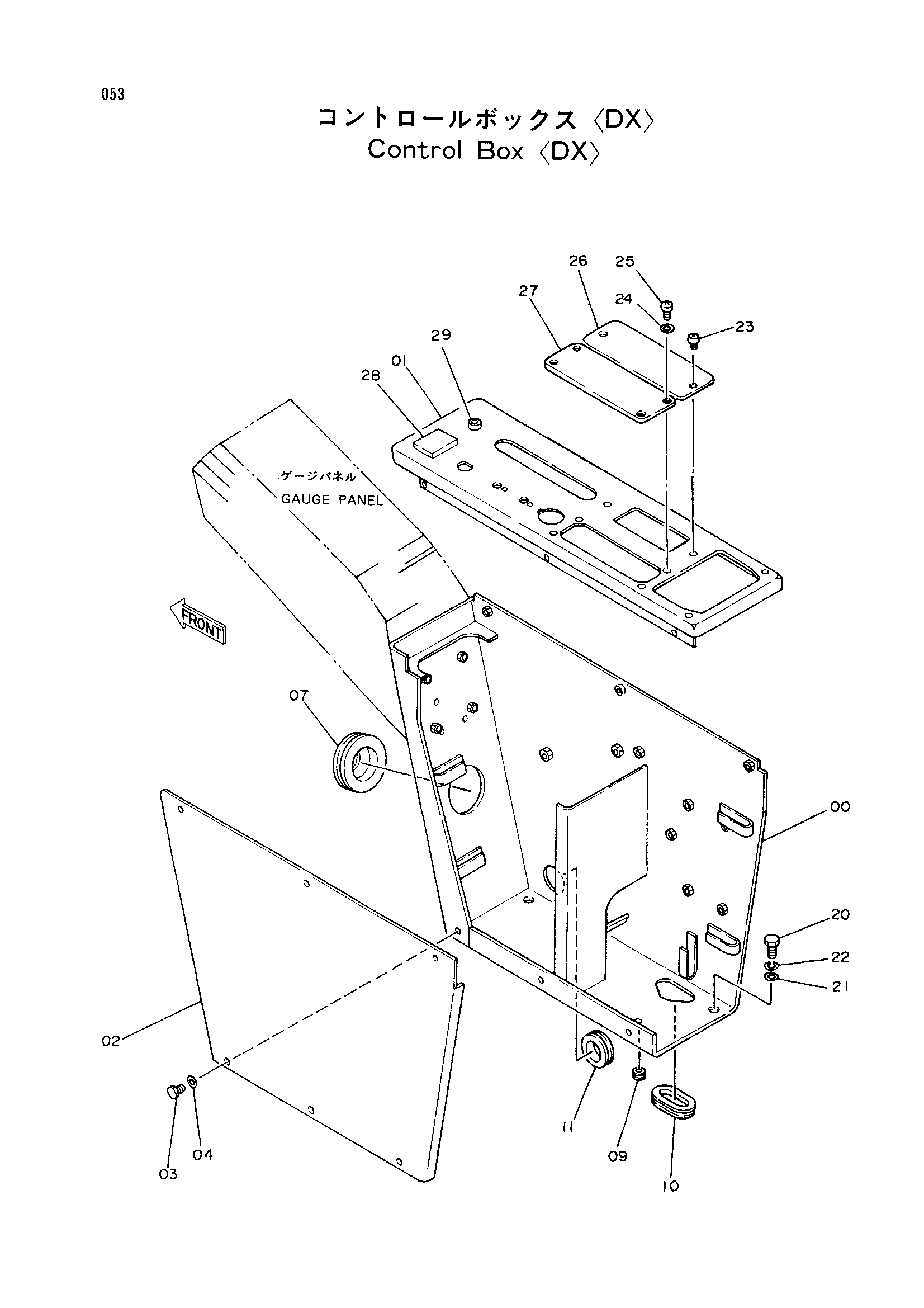

Заводская схема «Управление короб <DX>» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009661 | Стойка | 1 |
| 01 | 7018277 | Панель | 1 |
| 02 | 2024482 | Крышка | 1 |
| 03 | J900610 | Болт | 9 |
| 04 | 4144838 | Шайба | 9 |
| 07 | 4161992 | Резиновая втулка | 1 |
| 09 | 487081 | Резиновая втулка | 1 |
| 10 | 4205083 | Резиновая втулка | 1 |
| 11 | 4146559 | Резиновая втулка | 1 |
| 20 | J901025 | Болт | 4 |
| 21 | A590110 | Плоская шайба | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | J650620 | Винт | 2 |
| 24 | J251004 | Пружинная шайба | 4 |
| 25 | J850410 | Винт | 4 |
| 26 | 4209105 | Крышка | 1 |
| 27 | 4209104 | Крышка | 1 |
| 28 | 4209103 | Крышка | 1 |
| 29 | 4146754 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
