Трубопроводы для гидромолот и гидроножницы (1) — HITACHI EX60G

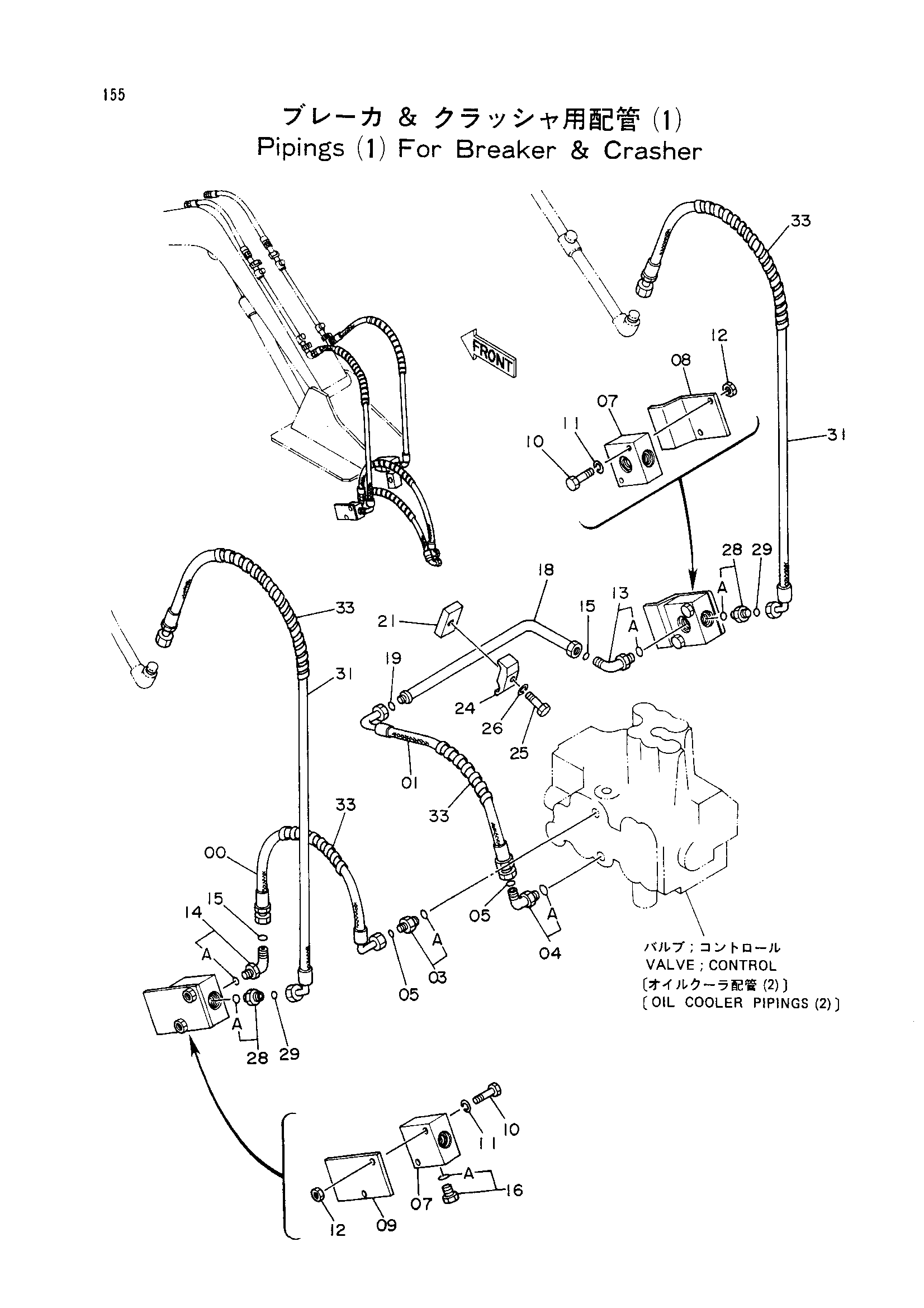

Заводская схема «Трубопроводы для гидромолот и гидроножницы (1)» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4218432 | Шланг | 1 |
| 01 | 4218433 | Шланг | 1 |
| 03 | 4189602 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4200580 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 3041279 | Блок | 2 |
| 08 | 4221790 | Опора | 1 |
| 09 | 4218822 | Опора | 1 |
| 10 | J900855 | Болт | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | M500807 | Гайка | 4 |
| 13 | 4202404 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200580 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4174541 | Пробка | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 9729793 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | 4218821 | Седло винта | 1 |
| 24 | 4190125 | Хомут трубки | 1 |
| 25 | J901245 | Болт | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 28 | 4189602 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 31 | 4218431 | Шланг | 2 |
| 33 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
