Каталог запчастей HITACHI
Электрооборудование (1)<DX> — HITACHI EX60G

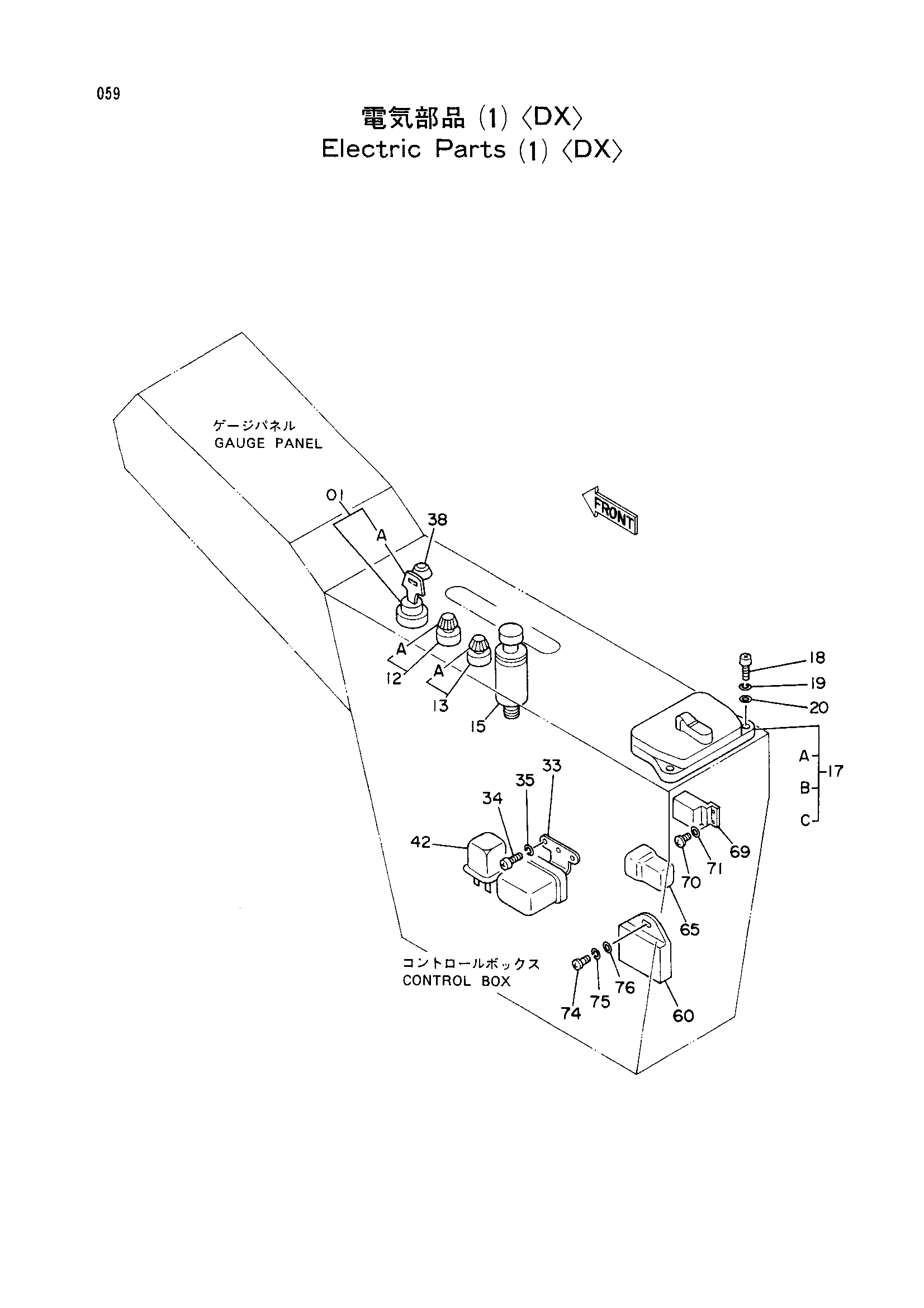

Заводская схема «Электрооборудование (1)<DX>» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Выключатель запуск (с шпонка) | 1 |
| 01A | 4187757 | Шпонка запуск (но.х800)(1=2 детали) | 1 |
| 12 | 4184396 | Выключатель (освещение) | 1 |
| 12A | 4268740 | Ручка | 1 |
| 13 | 4184398 | Выключатель (стеклоочиститель) | 1 |
| 13A | 4268741 | Ручка | 1 |
| 15 | 4184395 | Лигхтер | 1 |
| 17 | 4184394 | Короб предохранитель | 1 |
| 17A | 4208246 | Предохранитель (1A) | 3 |
| 17B | 4195610 | Предохранитель (10A) | 9 |
| 17C | 4127781 | Предохранитель (15A) | 5 |
| 18 | J850625 | Винт | 2 |
| 19 | J251006 | Пружинная шайба | 2 |
| 20 | J250006 | Плоская шайба | 2 |
| 33 | 4505392 | Реле | 1 |
| 34 | M430610 | Винт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 38 | 4146754 | Резиновая прокладка | 1 |
| 42 | 4170822 | Реле хоурметер | 1 |
| 60 | 4315001 | Таймер отопитель | 1 |
| 65 | 4192489 | Диод | 1 |
| 69 | 4205029 | Реле | 1 |
| 70 | M430610 | Винт | 1 |
| 71 | A590906 | Пружинная шайба | 1 |
| 74 | M430613 | Винт | 1 |
| 75 | A590906 | Пружинная шайба | 1 |
| 76 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
