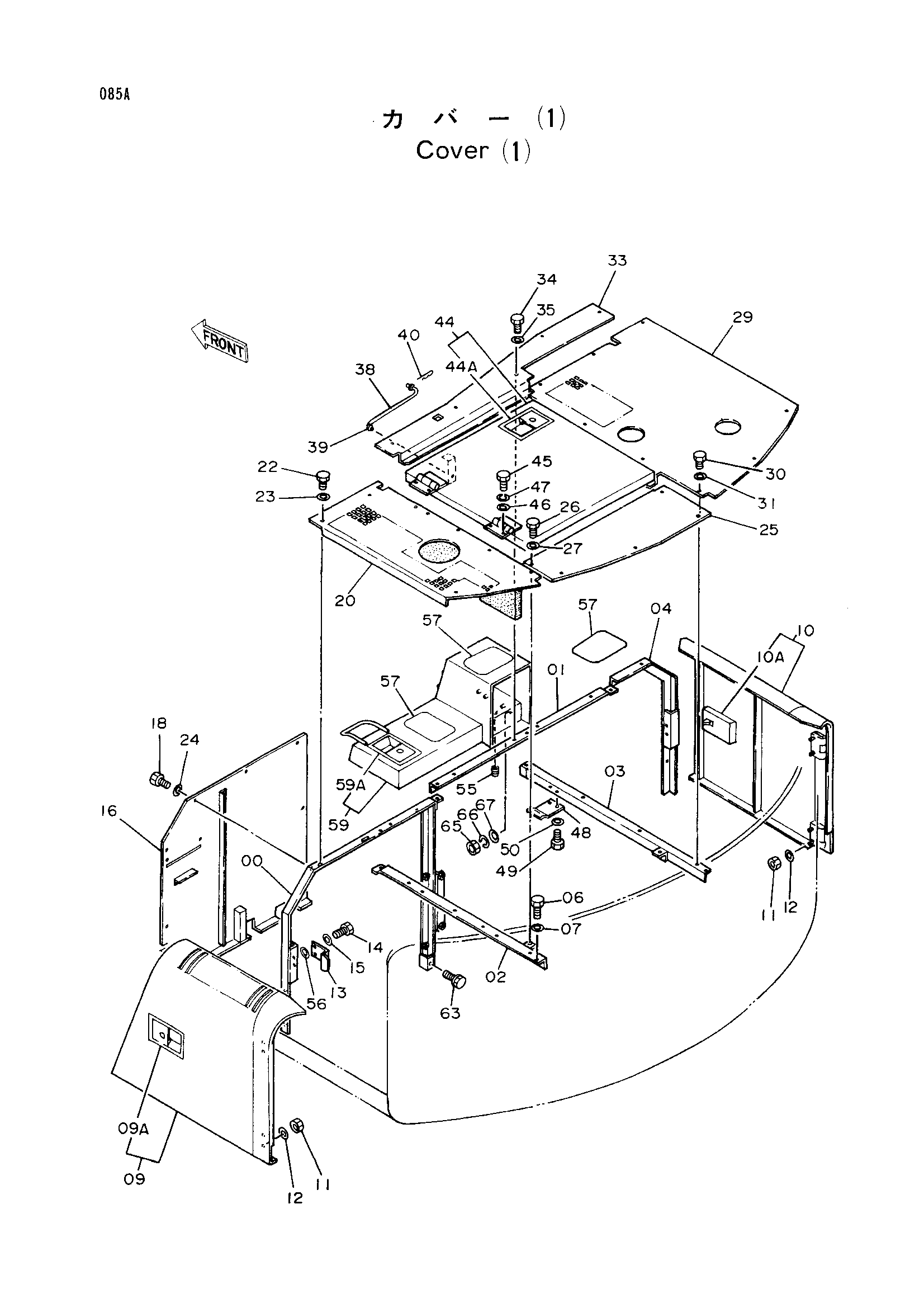

Крышка (1) — HITACHI EX60G

Заводская схема «Крышка (1)» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7017808	Опора	1
01	9726998	Опора	1
02	9726999	Опора	1
03	9727000	Опора	1
04	8037584	Опора	1
06	J901225	Болт	11
07	A590112	Плоская шайба	11
09	7017809	Дверь	1
09A	7017862	Дверь блокировка (1)	1
10	7017811	Дверь	1
10A	7017924	Дверь блокировка (2)	1
11	J950012	Гайка	8
12	A590112	Плоская шайба	8
13	4188492	Ограничитель	2
14	J901225	Болт	4
15	A590112	Плоская шайба	4
16	7018329	Крышка	1
18	J901225	Болт	7
20	7018418	Крышка	1
22	J901225	Болт	5
23	A590112	Плоская шайба	5
24	449490	Плоская шайба	7
25	3037409	Крышка	1
26	J901225	Болт	5
27	A590112	Плоская шайба	5
29	7017813	Крышка	1
30	J901225	Болт	8
31	A590112	Плоская шайба	8
33	8037585	Крышка	1
34	J901225	Болт	5
35	A590112	Плоская шайба	5
38	9720341	Стойка	1
39	A590112	Плоская шайба	2
40	4022699	Стопорный палец	2
44	6008283	Крышка двигатель	1
44A	7017862	Дверь блокировка (1)	1
45	J901230	Болт	4
46	A590112	Плоская шайба	4
47	A590912	Пружинная шайба	4
48	4198183	Ограничитель	1
49	J901225	Болт	2
50	A590112	Плоская шайба	2
55	445100	Резиновая втулка	1
57	4121128	Лента	3
59	6008498	Крышка	1
59A	7017862	Дверь блокировка (1)	1
63	J031230	Болт	1
65	M500807	Гайка	4
66	A590918	Пружинная шайба	4
67	A590108	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
