Гидроцилиндр рукояти — HITACHI EX60G

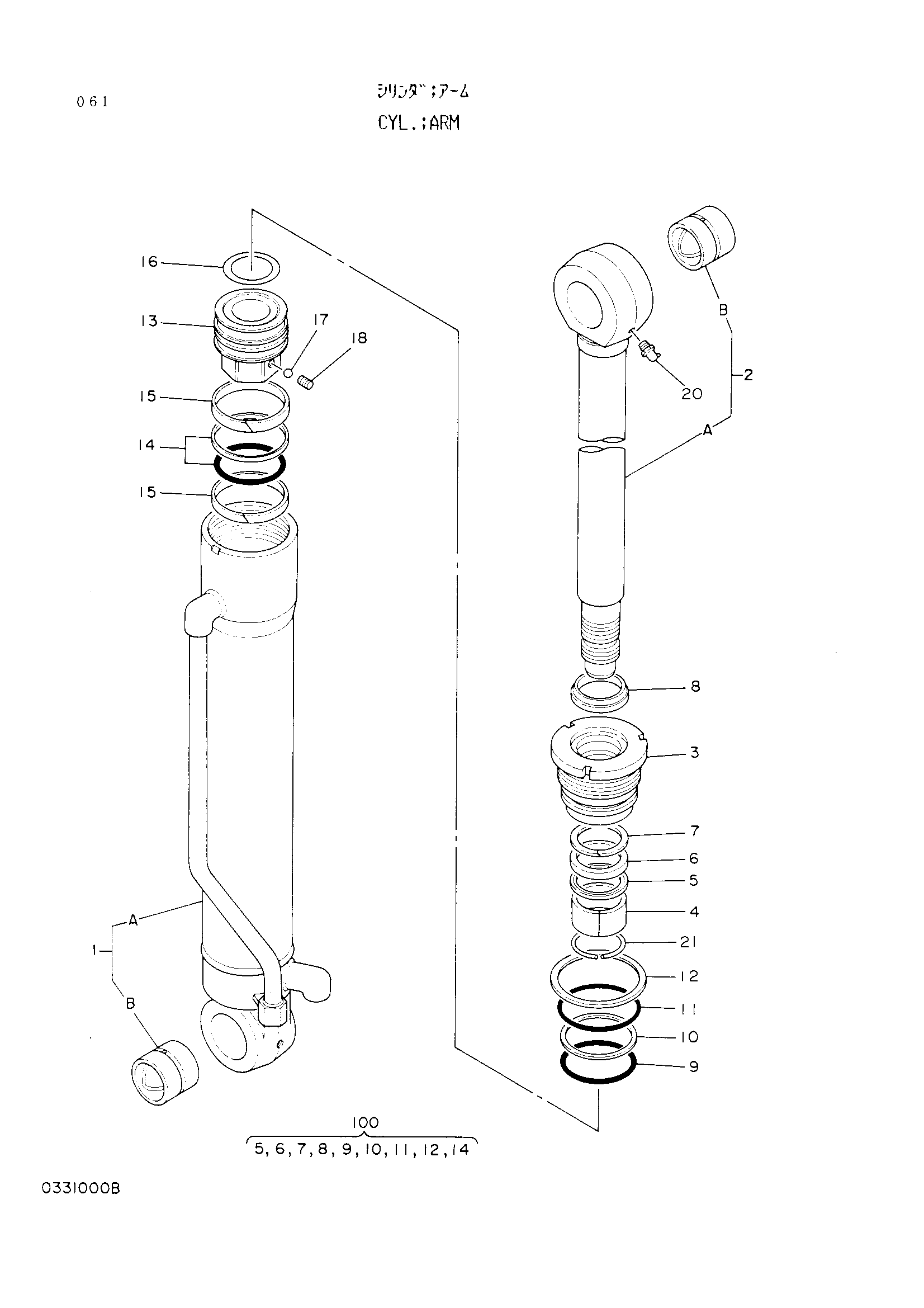

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4194433 | Гидроцилиндр рукояти | 1 | |
| 1 | 4228530 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0331001 | Труба гидроцилиндра | 1 |
| 1B | 0225708 | Втулка пальца | 1 |
| 2 | 4228529 замена: 4269533 | Шток поршня (с втулка) | 1 |
| 2 | 4269533 замена: 4228529 | Шток поршня (с втулка) | 1 |
| 2A | 0331002 замена: 0331006 | Шток поршня | 1 |
| 2A | 0331006 замена: 0331002 | Шток поршня | 1 |
| 2B | 0225708 | Втулка пальца | 1 |
| 3 | 0331003 | Головка гидроцилиндра | 1 |
| 4 | 0331004 | Втулка | 1 |
| 5 | 0225714 | Кольцо | 1 |
| 6 | 0225711 | U-образная манжета | 1 |
| 7 | 0225712 | Опорное кольцо | 1 |
| 8 | 0225710 | Грязесъёмное кольцо | 1 |
| 9 | 954488 | Уплотнительное кольцо | 1 |
| 10 | 4110216 | Опорное кольцо | 1 |
| 11 | 4043328 | Уплотнительное кольцо | 1 |
| 12 | 0178416 | Стопорная шайба | 1 |
| 13 | 0331005 | Поршень | 1 |
| 14 | 0240807 | Уплотнительное кольцо | 1 |
| 15 | 0225717 | Кольцо | 2 |
| 16 | 0326007 | Регулировочная шайба | 1 |
| 17 | 0111818 | Стальной шарик | 1 |
| 18 | 0310612 | Установочный винт | 1 |
| 20 | 0159411 | Штуцер | 1 |
| 21 | 0225704 | Стопорное кольцо | 1 |
| 100 | 4217003 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
