Масляный радиатор трубопроводы (2) — HITACHI EX60G

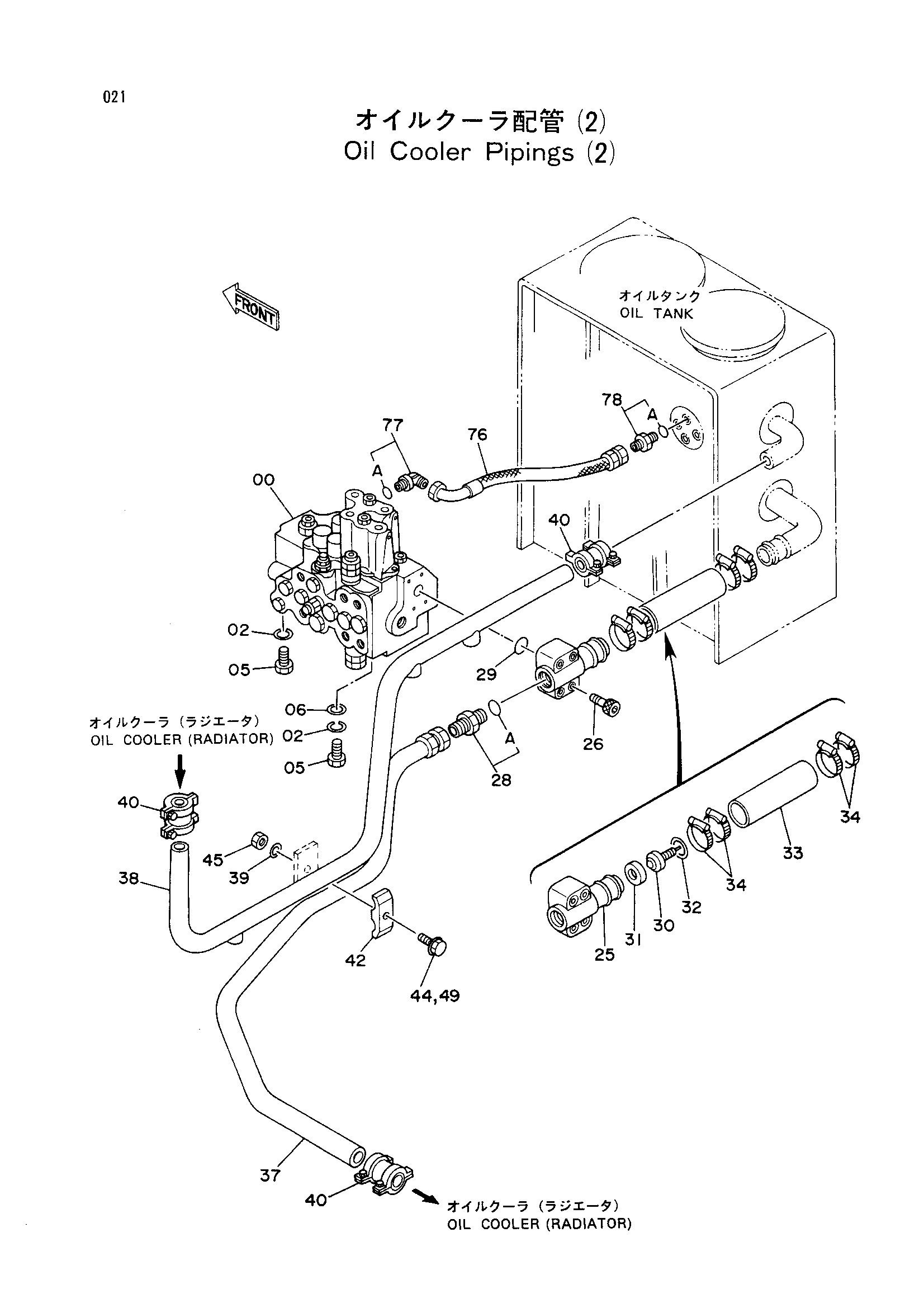

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4194447 | Гидрораспределитель | 1 |
| 02 | A590914 | Пружинная шайба | 3 |
| 05 | J901430 | Болт | 3 |
| 06 | 4086894 | Шайба | 1 |
| 25 | 2023808 | Коллектор | 1 |
| 26 | M341065 | Болт с внутренним шестигранником | 4 |
| 28 | 4042034 | Адаптер | 1 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | A810050 | Уплотнительное кольцо | 1 |
| 30 | 4197528 | Клапан | 1 |
| 31 | 4197527 | Кольцо | 1 |
| 32 | 930453 | Стопорное кольцо | 1 |
| 33 | 4099118 | Резиновый шланг | 1 |
| 34 | 4504198 | Хомут шланга | 4 |
| 37 | 7017799 | Обратная трубка | 1 |
| 38 | 7017800 | Обратная трубка | 1 |
| 38 | 8041420 | Трубка обратный(для отвал навесное оборудование) | 1 |
| 39 | A590112 | Плоская шайба | 1 |
| 40 | 4071213 | Муфта | 3 |
| 42 | 4189860 | Хомут трубки | 1 |
| 44 | A590912 | Пружинная шайба | 1 |
| 45 | J950012 | Гайка | 1 |
| 49 | J011270 | Болт с шайбой | 1 |
| 49 | J901270 замена: J011270 | Болт | 1 |
| 76 | 4213422 | Нейлоновый шланг | 1 |
| 77 | 4154670 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4200465 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
