Радиатор — HITACHI EX60G

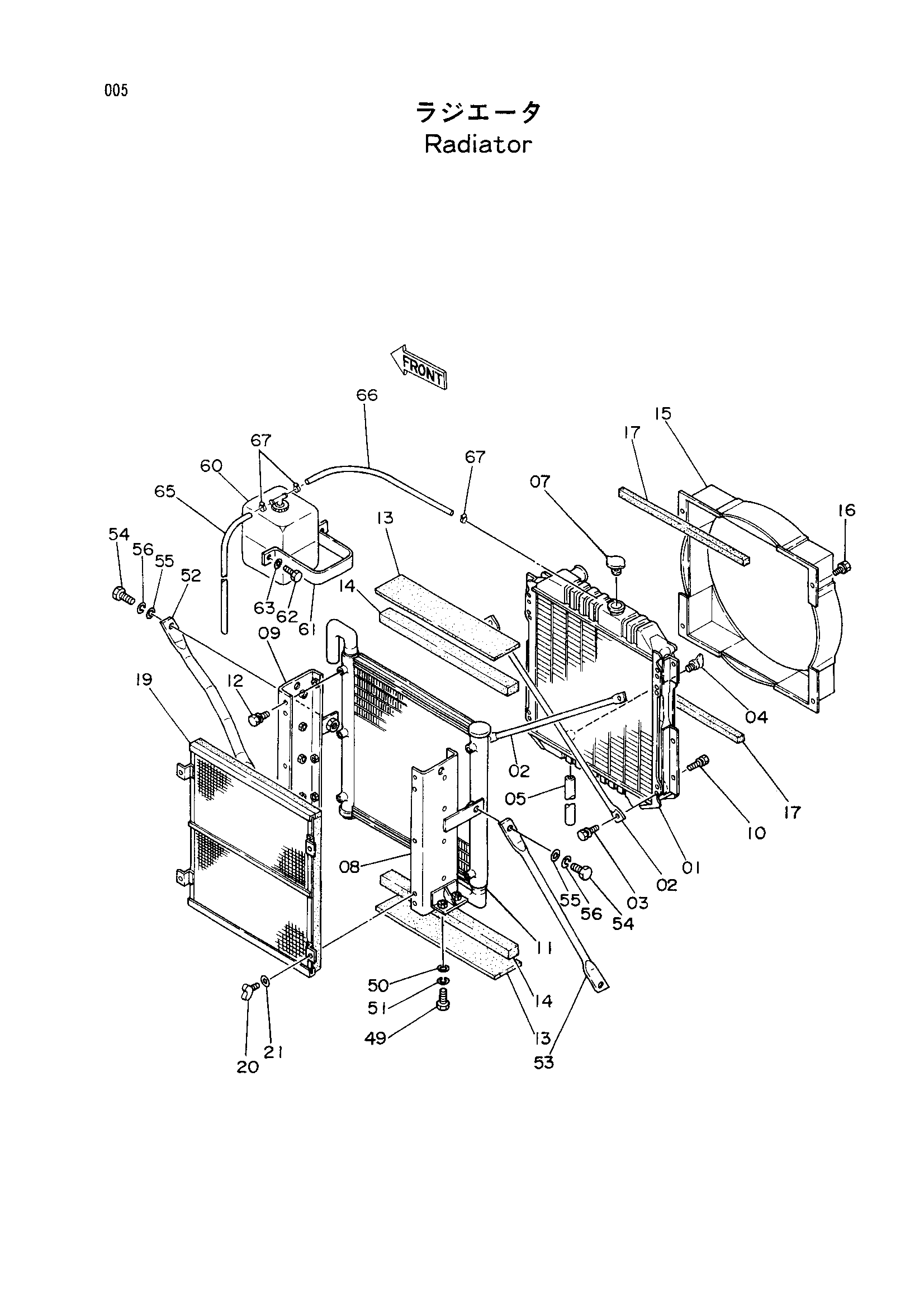

Заводская схема «Радиатор» для HITACHI EX60G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217469 | Коре радиатор | 1 |
| 01-21 | 4196311 | Радиатор в сборе | 1 |
| 02 | 4217605 | Шток | 2 |
| 03 | 4217606 | Болт (с шайба) | 4 |
| 04 | 4217604 | Пробка дренажный | 1 |
| 05 | 4217603 | Шланг | 1 |
| 07 | 4228160 | Колпачок | 1 |
| 08 | 4217602 | Кронштейн | 1 |
| 09 | 4217601 | Кронштейн | 1 |
| 10 | 4217600 | Болт (с шайба) | 6 |
| 11 | 4217470 | Масляный радиатор | 1 |
| 12 | 4217600 | Болт (с шайба) | 6 |
| 13 | 4217599 | Манжета | 2 |
| 14 | 4217598 | Манжета | 2 |
| 15 | 4230144 | Направляющая вентилятор | 1 |
| 16 | 4217600 | Болт (с шайба) | 4 |
| 17 | 4217595 | Манжета | 2 |
| 19 | 4217594 | Сетка | 1 |
| 20 | 4217593 | Болт винг | 4 |
| 21 | A590106 | Шайба | 4 |
| 49 | J901230 | Болт | 4 |
| 50 | 449490 | Шайба | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
| 52 | 4209287 | Стойка | 1 |
| 53 | 4169422 | Стойка | 1 |
| 54 | J901635 | Болт | 4 |
| 55 | A590116 | Плоская шайба | 4 |
| 56 | A590916 | Пружинная шайба | 4 |
| 60 | 4197948 | Бак воды | 1 |
| 61 | 4180555 | Хомут | 1 |
| 62 | J901025 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 65 | 4142844 | Виниловый шланг | 1 |
| 66 | 4188558 | Водяной шланг | 1 |
| 67 | 4508575 | Хомут шланга | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
