Стрела — HITACHI EX60BUN-5

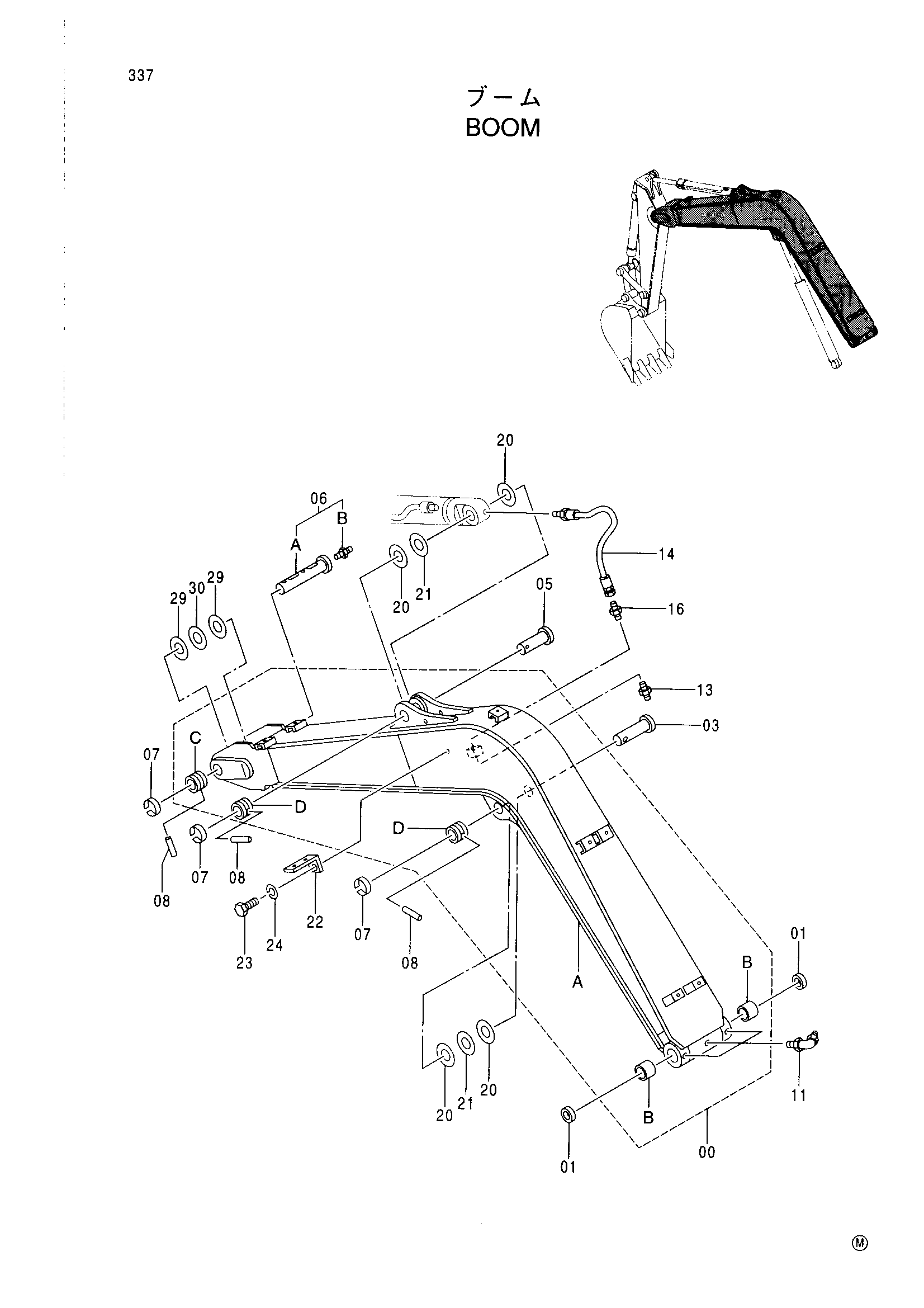

Заводская схема «Стрела» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032144 | Стрела в сборе | 1 |
| 00A | 5005167 | Стрела | 1 |
| 00B | 4334422 | Втулка | 2 |
| 00C | 4197032 | Ограничитель | 1 |
| 00D | 4197031 | Ограничитель | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 03 | 3055536 | Палец | 1 |
| 05 | 3076942 | Палец | 1 |
| 06 | 9111029 | Палец | 1 |
| 06A | 3037344 | Палец | 1 |
| 06B | J75481 | Пресс-маслёнка | 1 |
| 07 | 4065688 | Кольцо | 3 |
| 08 | 4065689 | Палец | 3 |
| 11 | J75581 | Пресс-маслёнка | 3 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4129123 | Нейлоновый шланг | 1 |
| 16 | 94-1301 | Адаптер | 1 |
| 20 | 4374459 | Упорная пластина 1.0 | 4 |
| 21 | 4374437 | Упорная пластина 2.0 | 2 |
| 22 | 4224631 | Кронштейн | 1 |
| 23 | J901425 | Болт | 1 |
| 24 | A590914 | Пружинная шайба | 1 |
| 29 | 4394384 | Упорная пластина 1.0 | 2 |
| 30 | 4394385 | Упорная пластина 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
