Электрооборудование (1) — HITACHI EX60BUN-5

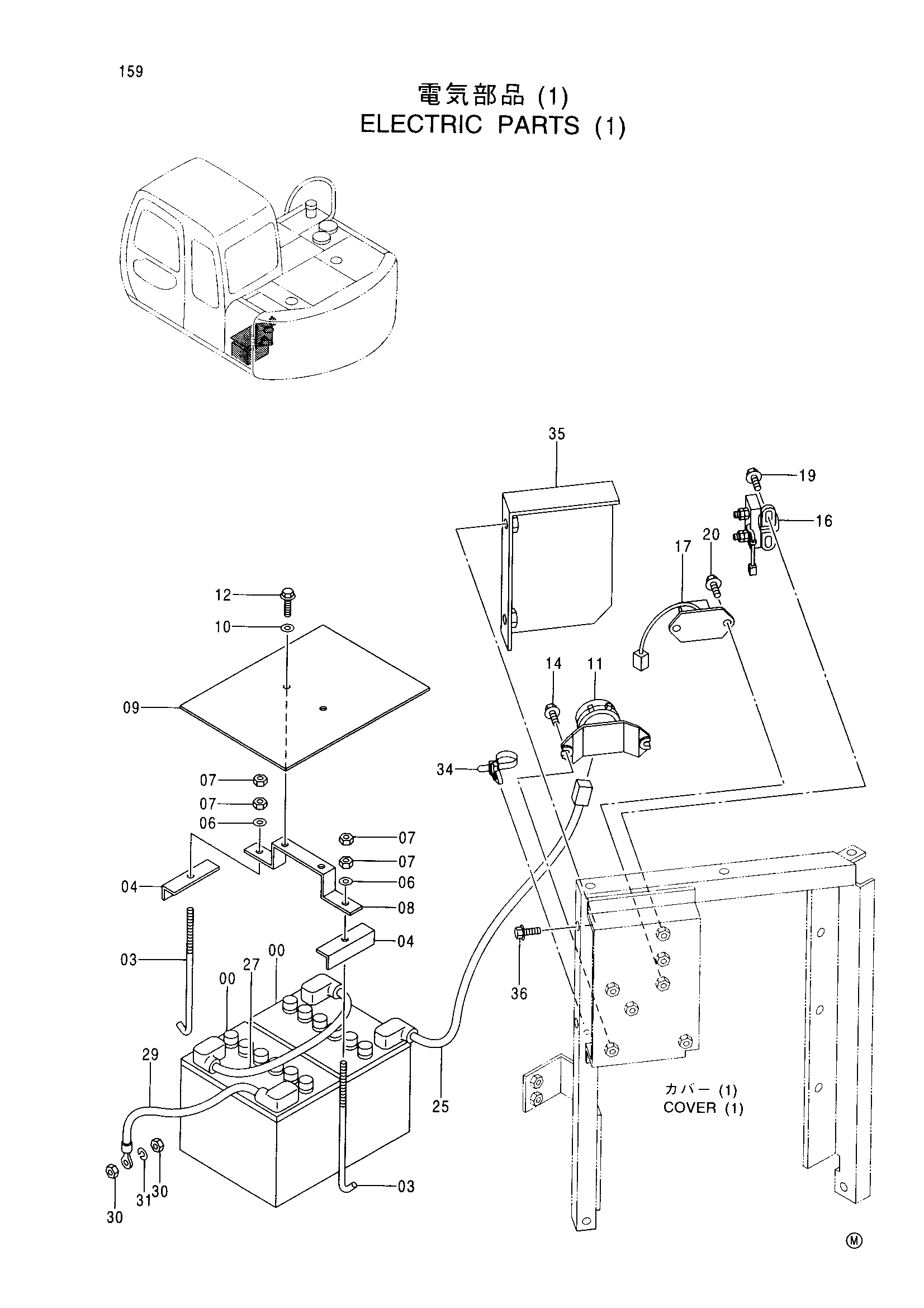

Заводская схема «Электрооборудование (1)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4247929 | Аккумулятор | 2 |
| 03 | 4177557 | Болт | 2 |
| 04 | 4257035 | Опора | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | J950010 | Гайка | 4 |
| 08 | 9748506 | Стойка | 1 |
| 09 | 4387351 | Крышка | 1 |
| 10 | 4346037 | Шайба | 2 |
| 11 | 4306945 | Реле аккумулятор | 1 |
| 12 | J010820 | Болт с шайбой | 2 |
| 14 | J020830 | Болт с шайбой | 2 |
| 16 | 4203679 | Реле отопитель | 1 |
| 17 | 4364942 | Реле защитный | 1 |
| 19 | J020614 | Болт с шайбой | 2 |
| 20 | J460520 | Винт с шайбой | 2 |
| 20 | J460525 замена: J460520 | Винт с шайбой | 2 |
| 25 | 4384721 | Жгут проводов провод(аккумулятор~аккумулятор реле) | 1 |
| 27 | 4384719 | Жгут проводов провод(аккумулятор~аккумулятор) | 1 |
| 29 | 4384722 | Жгут проводов провод(аккумулятор масса) | 1 |
| 30 | J950010 | Гайка | 2 |
| 31 | A590910 | Пружинная шайба | 1 |
| 34 | 4254600 | Зажим | 2 |
| 35 | 8069958 | Крышка | 1 |
| 36 | J020816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
