Шланг защита от разрыва клапан трубопроводы (3) — HITACHI EX60BUN-5

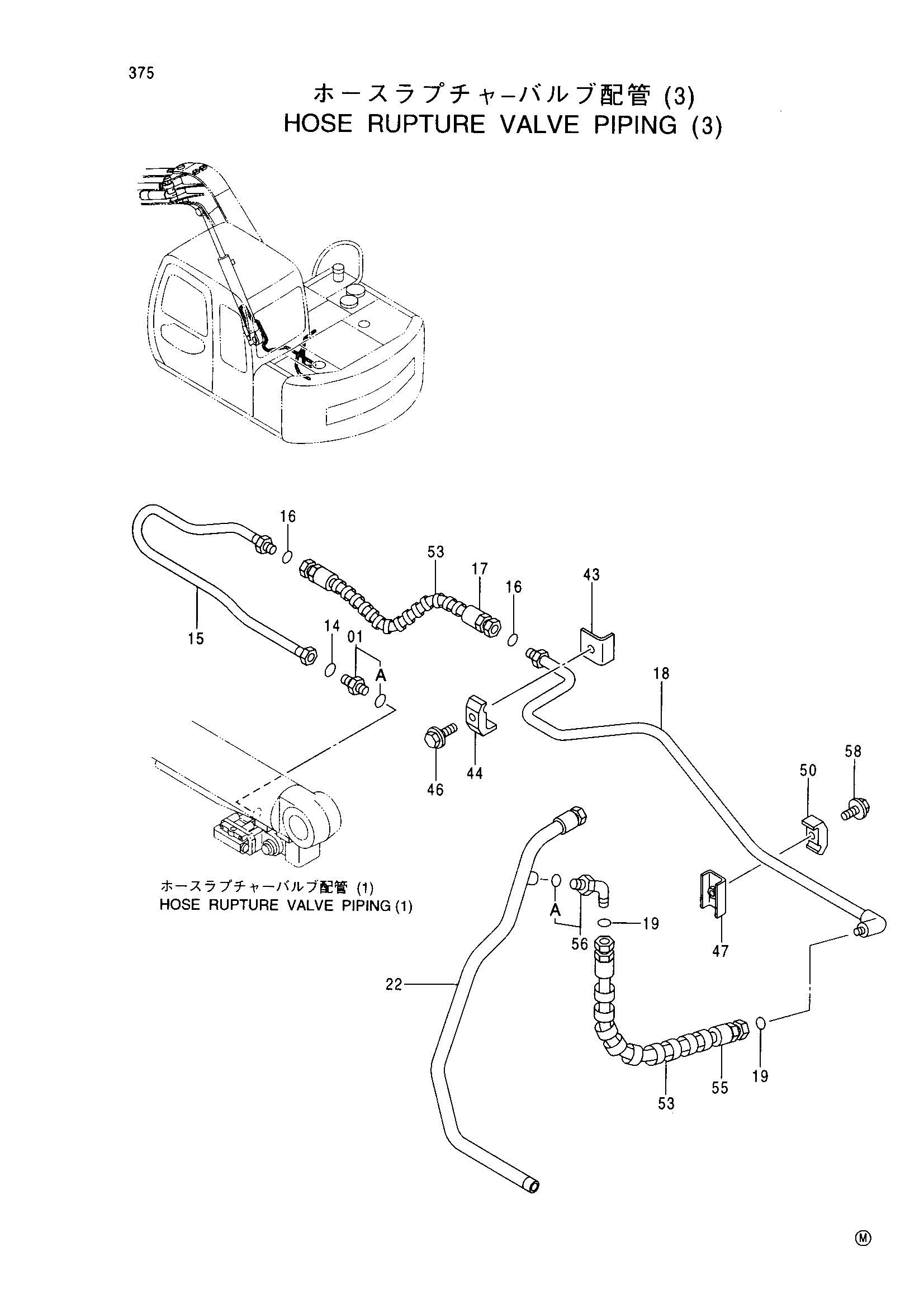

Заводская схема «Шланг защита от разрыва клапан трубопроводы (3)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189619 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 1 |
| 15 | 8062747 | Трубка | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4197790 | Шланг | 1 |
| 18 | 8072102 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 7034533 | Трубка | 1 |
| 43 | 9744709 | Седло винта | 1 |
| 44 | 4190125 | Хомут трубки | 1 |
| 46 | J011255 | Болт с шайбой | 1 |
| 47 | 9735916 | Седло винта | 1 |
| 50 | 4190125 | Хомут трубки | 1 |
| 53 | 4044420 | Защитный кожух | 2 |
| 55 | 4332951 | Шланг | 1 |
| 56 | 4252193 | Угловой штуцер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | J011250 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
