Передний трубопроводы <укороченный вылет> — HITACHI EX60BUN-5

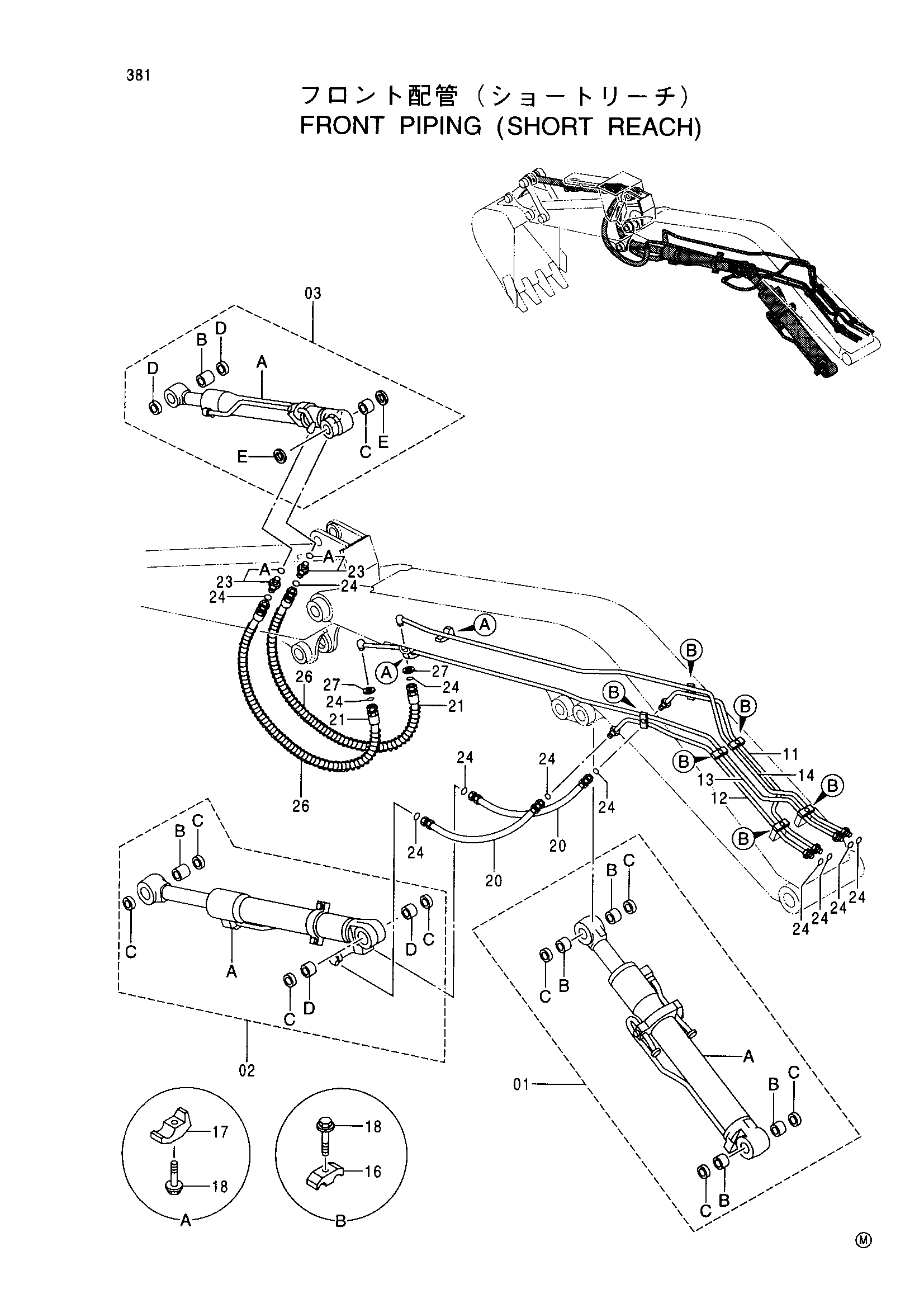

Заводская схема «Передний трубопроводы <укороченный вылет>» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9168627 | Кйл.боом | 1 |
| 01A | 4398496 | Гидроцилиндр стрелы | 1 |
| 01B | 4334426 | Втулка | 4 |
| 01C | 4117954 | Пылезащитное уплотнение | 4 |
| 02 | 9168628 | Гидроцилиндр рукояти | 1 |
| 02A | 4398497 | Гидроцилиндр рукояти | 1 |
| 02B | 4374602 | Втулка | 1 |
| 02C | 4117954 | Пылезащитное уплотнение | 4 |
| 02D | 4334426 | Втулка | 2 |
| 03 | 9168636 | Гидроцилиндр ковша | 1 |
| 03A | 4398512 | Гидроцилиндр ковша | 1 |
| 03B | 4374602 | Втулка | 1 |
| 03C | 4334428 | Втулка | 1 |
| 03D | 4117954 | Пылезащитное уплотнение | 2 |
| 03E | 4117955 | Пылезащитное уплотнение | 2 |
| 11 | 8057264 | Трубка | 1 |
| 12 | 8057265 | Трубка | 1 |
| 13 | 8057263 | Трубка | 1 |
| 14 | 8057262 | Трубка | 1 |
| 16 | 4189858 | Хомут трубки | 6 |
| 17 | 4190125 | Хомут трубки | 2 |
| 18 | J011250 | Болт с шайбой | 8 |
| 20 | 4294616 | Шланг | 2 |
| 21 | 4306899 | Шланг | 2 |
| 23 | 4189602 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 12 |
| 26 | 4053606 | Защита шланга | 2 |
| 27 | 4073051 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
