Пилотный трубопроводы (7)[EU] — HITACHI EX60BUN-5

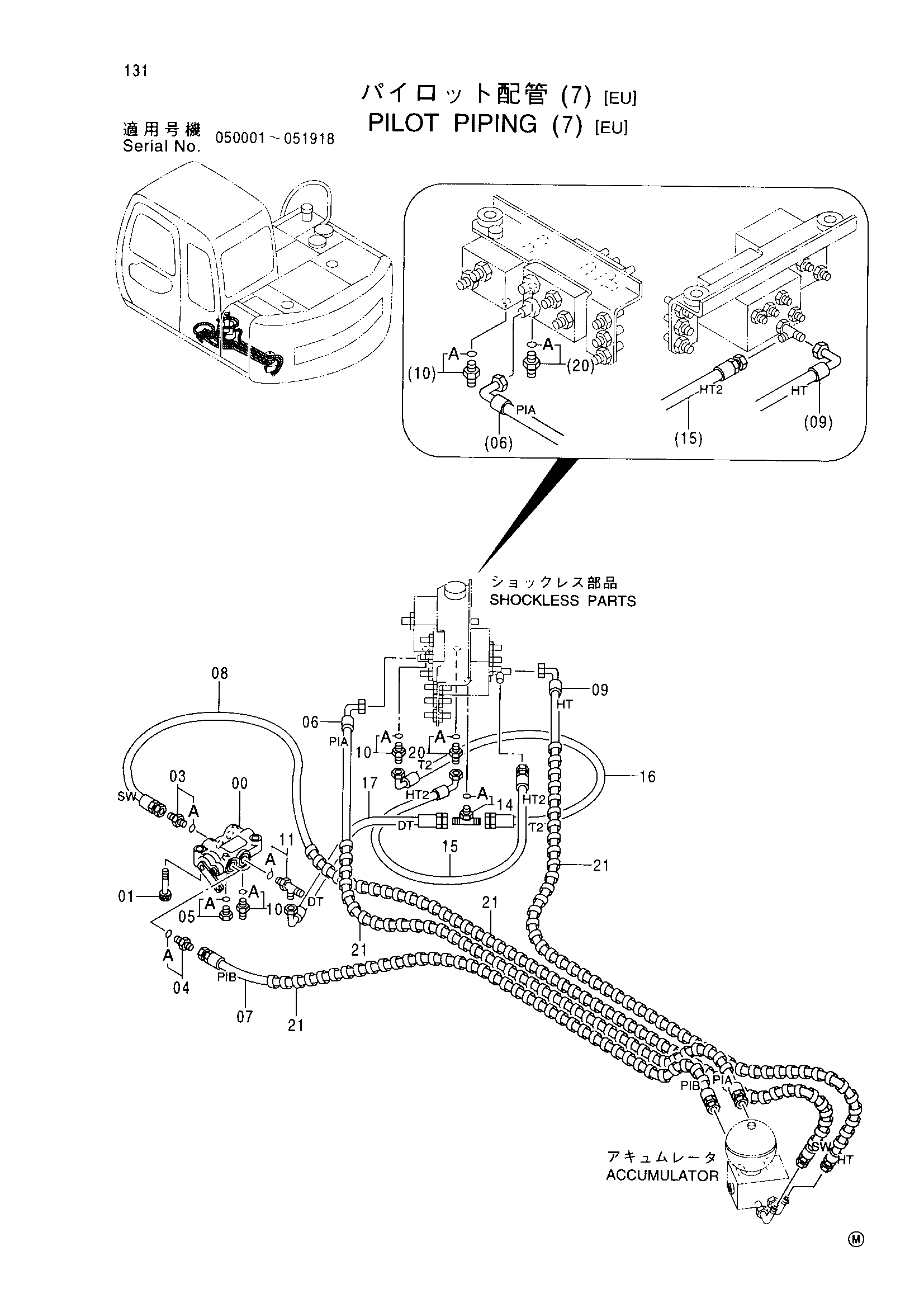

Заводская схема «Пилотный трубопроводы (7)[EU]» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (7)[EU] HITACHI EX60BUN-5](/catalog-drawings/7c/7c14f078-1b14-4e20-a4e0-8ef704bb63a4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334827 | Запорный клапан | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 2 |
| 03 | 4200468 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4093624 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4406261 | Шланг (P1A) | 1 |
| 07 | 4406263 | Шланг (P1B) | 1 |
| 08 | 4406262 | Шланг (SW) | 1 |
| 09 | 4406260 | Шланг (HT) | 1 |
| 10 | 4200468 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4208909 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4203163 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4393600 | Пластиковый шланг (HT2) | 1 |
| 16 | 4260467 | Нейлоновый шланг (T2) | 1 |
| 17 | 4393601 | Пластиковый шланг (DT) | 1 |
| 20 | 4393558 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4133527 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
