Пилотный трубопроводы (8) — HITACHI EX60BUN-5

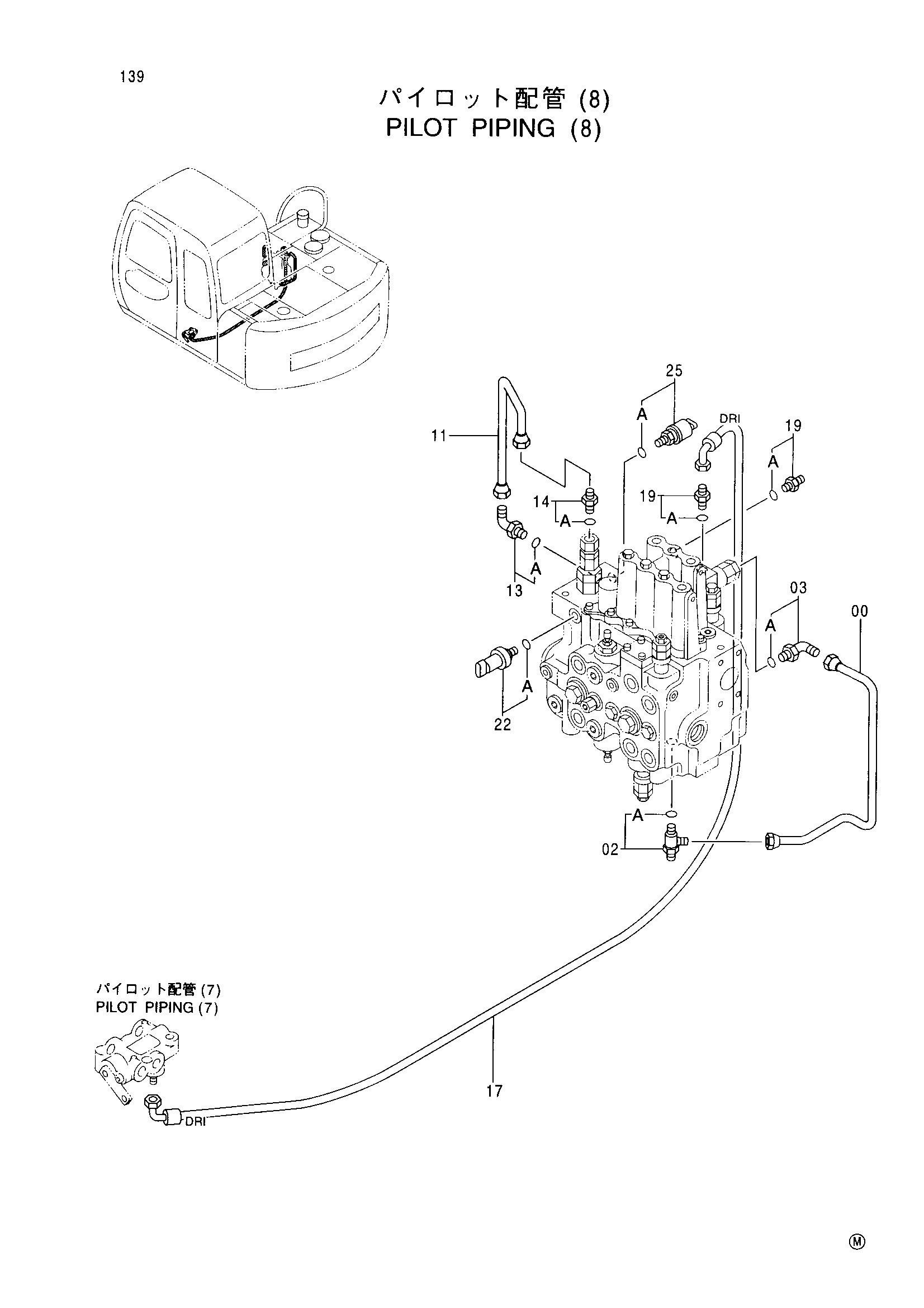

Заводская схема «Пилотный трубопроводы (8)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4373804 | Трубка | 1 |
| 02 | 4203485 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4373805 | Трубка | 1 |
| 13 | 4293950 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4255304 | Штуцер трубки | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4373786 | Пластиковый шланг (DR1) | 1 |
| 19 | 4200465 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4353686 | Выключатель | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4380677 | Выключатель | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
