Обратный трубопроводы — HITACHI EX60BUN-5

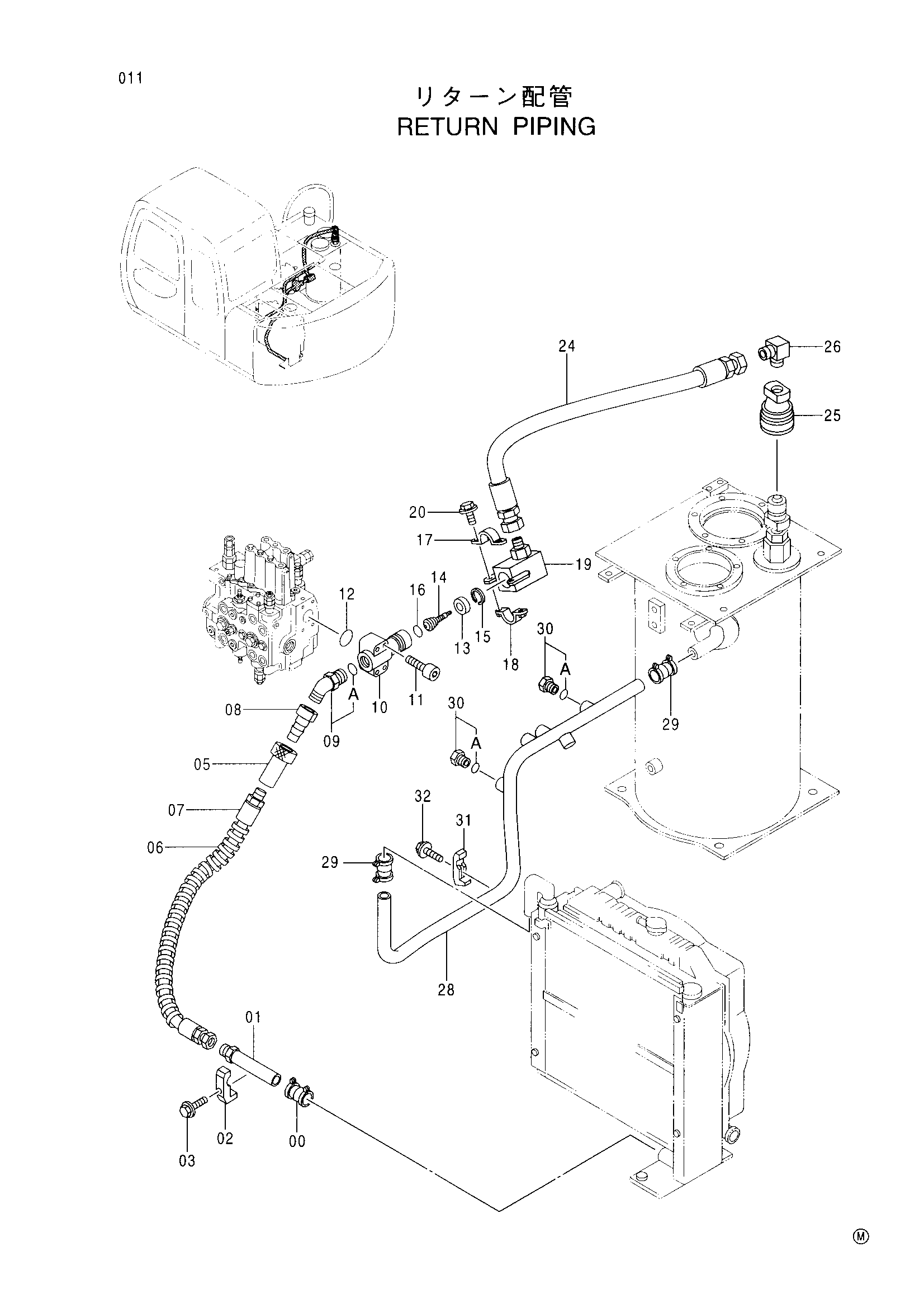

Заводская схема «Обратный трубопроводы» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071213 | Муфта | 1 |
| 01 | 4373534 | Трубка | 1 |
| 02 | 4053598 | Хомут трубки | 1 |
| 03 | J011265 | Болт с шайбой | 1 |
| 05 | 4072222 | Самоуплотняющееся соединение | 1 |
| 06 | 4044420 | Защитный кожух | 3 |
| 07 | 4159690 | Шланг | 1 |
| 08 | 4072221 | Самоуплотняющееся соединение | 1 |
| 09 | 4373238 | Угловой штуцер | 1 |
| 10 | 4373231 | Коллектор | 1 |
| 11 | M341065 | Болт с внутренним шестигранником | 4 |
| 12 | A810050 | Уплотнительное кольцо | 1 |
| 13 | 4197527 | Кольцо | 1 |
| 14 | 4197528 | Клапан | 1 |
| 15 | 930453 | Стопорное кольцо | 1 |
| 16 | 984623 | Уплотнительное кольцо | 1 |
| 17 | 4373232 | Хомут | 1 |
| 18 | 4373536 | Хомут | 1 |
| 19 | 4373457 | Коллектор | 1 |
| 20 | J010620 | Болт с шайбой | 2 |
| 24 | 4404674 | Шланг | 1 |
| 25 | 4229103 | Самоуплотняющееся соединение | 1 |
| 26 | 94-1406 | Угловой штуцер | 1 |
| 28 | 7034114 | Трубка | 1 |
| 29 | 4071213 | Муфта | 2 |
| 30 | 4174542 | Пробка | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4053598 | Хомут трубки | 1 |
| 32 | J011275 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
