Радиатор блок <выбор> — HITACHI EX60BUN-5

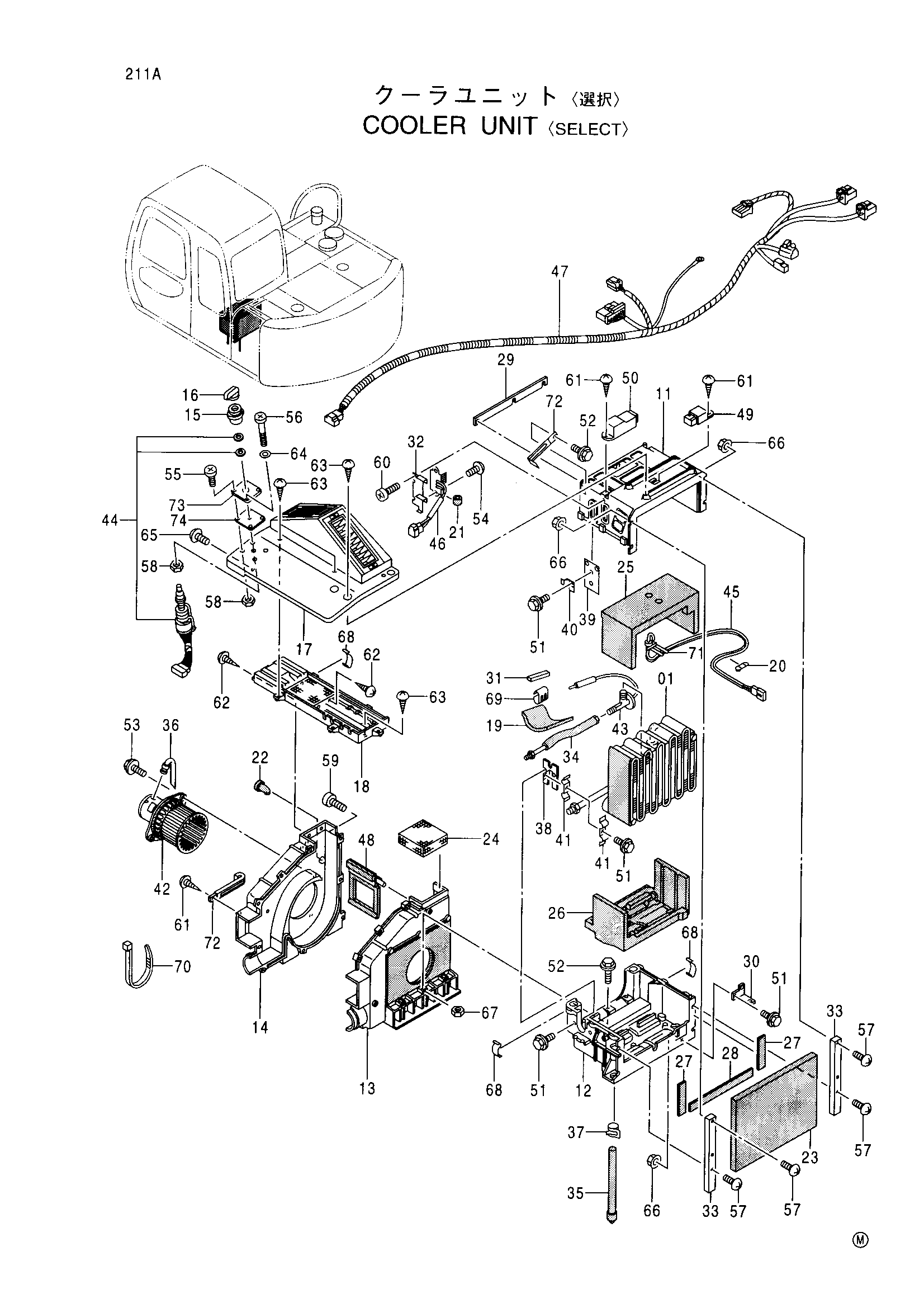

Заводская схема «Радиатор блок <выбор>» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4383469	Блок	1
01	4418522	Евапоратор	1
11	4418523	Корпус	1
12	4418524	Корпус	1
13	4418525	Корпус	1
14	4418526	Корпус	1
15	4403131	Ручка	1
16	4403132	Ручка	1
17	4418527	Воздуховод	1
18	4418528	Воздуховод	1
19	4418529	Резиновая подушка	1
20	4418530	Резиновая втулка	1
21	4418531	Резиновая втулка	1
22	4418532	Резиновая втулка	1
23	4418533	Фильтр	1
24	4418534	Фильтр	1
25	4418535	Резиновая подушка	1
26	4418536	Резиновая подушка	1
27	4418584	Манжета	2
28	4418537	Манжета	1
29	4418538	Кронштейн	1
30	4418539	Кронштейн	1
31	4418540	Кронштейн	1
32	4418541	Резистор	1
33	4418542	Кронштейн	2
34	4418543	Трубка	1
35	4418544	Шланг	2
36	4418545	Шланг	1
37	4418546	Хомут	2
38	4418547	Кронштейн	1
39	4418548	Крышка	1
40	4418549	Кронштейн	2
41	4418550	Хомут	2
42	4418551	Гидромотор	1
43	4418552	Клапан	1
44	4418553	Выключатель	1
45	4418554	Термостат	1
46	4418555	Резистор	1
47	4418556	Жгут проводов	1
48	4418557	Амортизатор	1
49	4418558	Реле	2
50	4418559	Блок	1
51	4418560	Болт с шайбой	8
52	4418561	Болт с шайбой	6
53	4418562	Болт с шайбой	3
54	4418563	Винт с шайбой	2
55	4418564	Винт	3
56	4418565	Винт	1
57	4418566	Винт	6
58	4418567	Гайка	5
59	4418568	Винт	9
60	4418569	Винт	2
61	4418570	Винт	4
62	4418571	Винт	4
63	4418572	Винт	7
64	4418573	Шайба	1
65	4418574	Винт с шайбой	1
66	4418575	Гайка	8
67	4418576	Гайка	3
68	4418577	Хомут	9
69	4418578	Кронштейн	1
70	4418579	Ленточный зажим	1
71	4418580	Держатель	1
72	4418581	Хомут	2
73	4418582	Уплотнение	1
74	4418583	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
