Крышка (3) — HITACHI EX60BUN-5

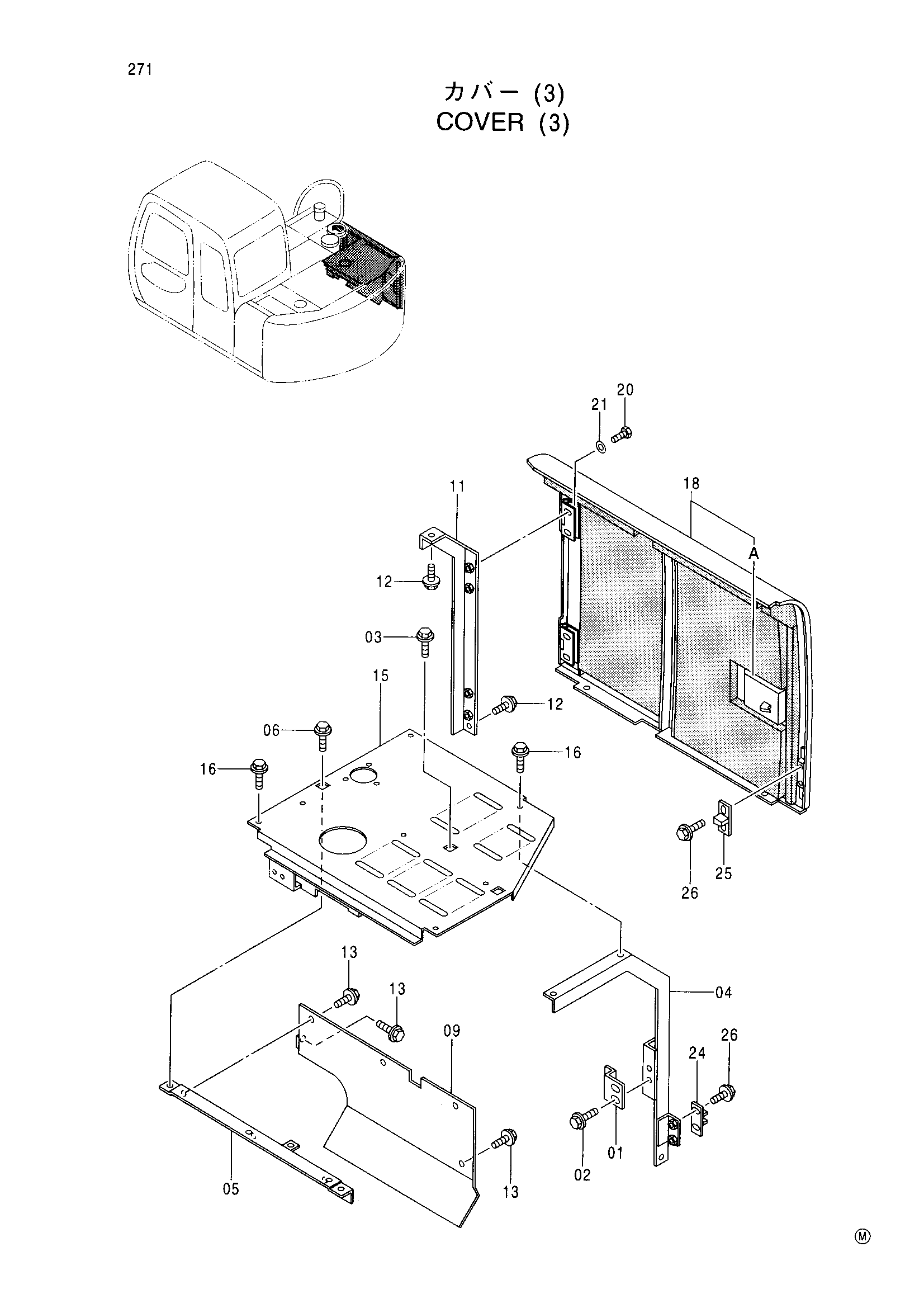

Заводская схема «Крышка (3)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257087 | Ограничитель | 1 |
| 02 | J031030 | Болт с шайбой | 2 |
| 03 | J021025 | Болт с шайбой | 2 |
| 04 | 7032903 | Опора | 1 |
| 05 | 9747049 | Опора | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 09 | 8066734 | Крышка | 1 |
| 11 | 8066727 | Опора | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 13 | J031025 | Болт с шайбой | 5 |
| 15 | 7032063 | Крышка | 1 |
| 16 | J031030 | Болт с шайбой | 7 |
| 18 | 5005388 | Дверь | 1 |
| 18A | 4361766 замена: 4361768 | Дверь блокировка (2) | 1 |
| 18A | 4361768 | Дверь блокировка (2) | 1 |
| 20 | J901030 | Болт | 4 |
| 21 | 4183252 | Шайба | 4 |
| 24 | 4175253 | Кронштейн | 1 |
| 25 | 4175254 | Ограничитель | 1 |
| 26 | J020614 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
