Стрела трубопроводы (гидромолот и гидроножницы) — HITACHI EX60BUN-5

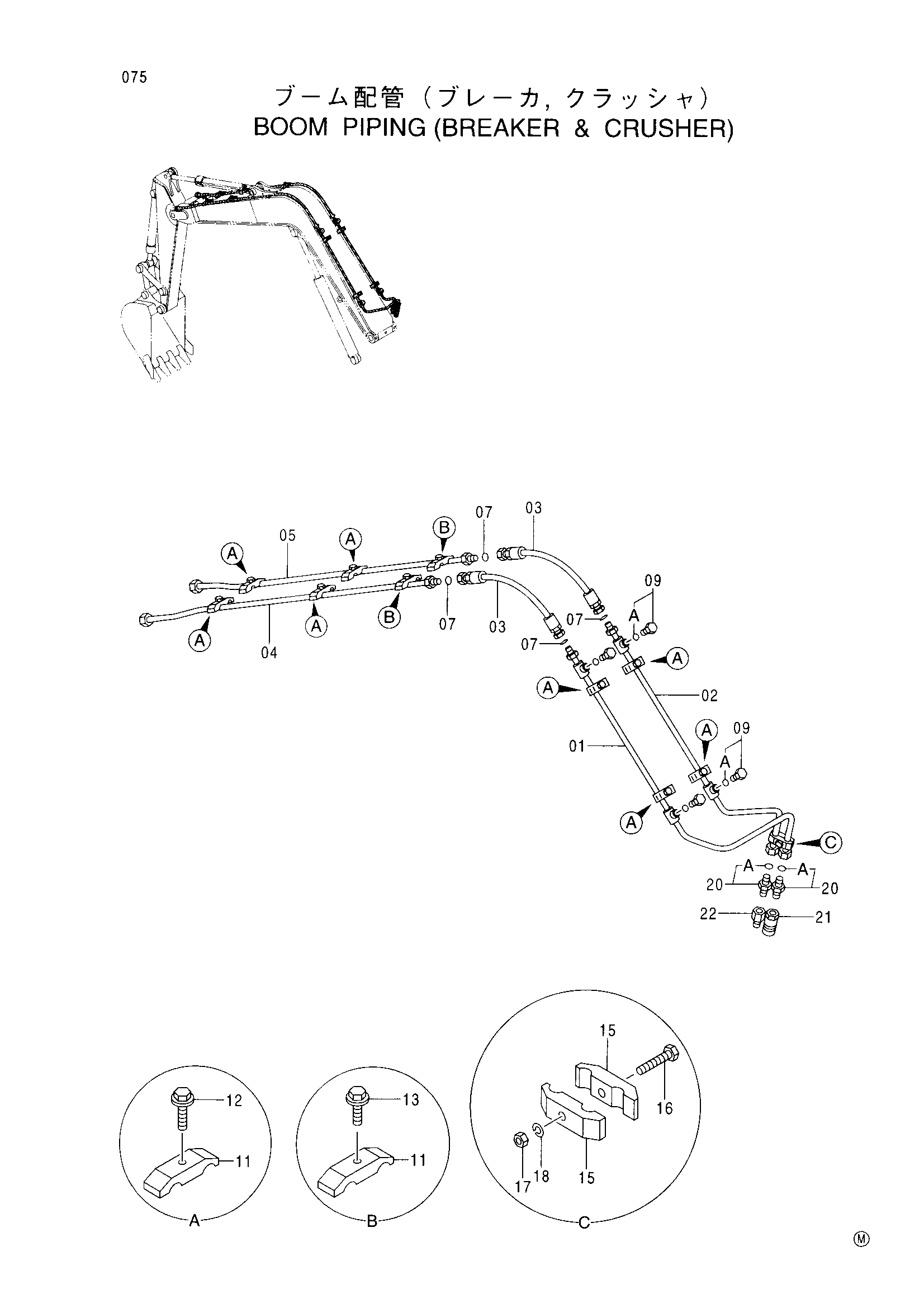

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8072037 | Трубка | 1 |
| 02 | 8072038 | Трубка | 1 |
| 03 | 4226309 | Шланг | 2 |
| 04 | 9750025 | Трубка | 1 |
| 05 | 9750026 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4141806 | Хомут трубки | 10 |
| 12 | J011260 | Болт с шайбой | 8 |
| 13 | J011255 | Болт с шайбой | 2 |
| 15 | 4189859 | Хомут трубки | 2 |
| 16 | J901265 | Болт | 1 |
| 17 | J950012 | Гайка | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 20 | 4208243 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4229263 | Самоуплотняющееся соединение | 1 |
| 22 | 4229264 | Самоуплотняющееся соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
