Кондиционер (3)<выбор>[USA] — HITACHI EX60BUN-5
Заводская схема «Кондиционер (3)<выбор>[USA]» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

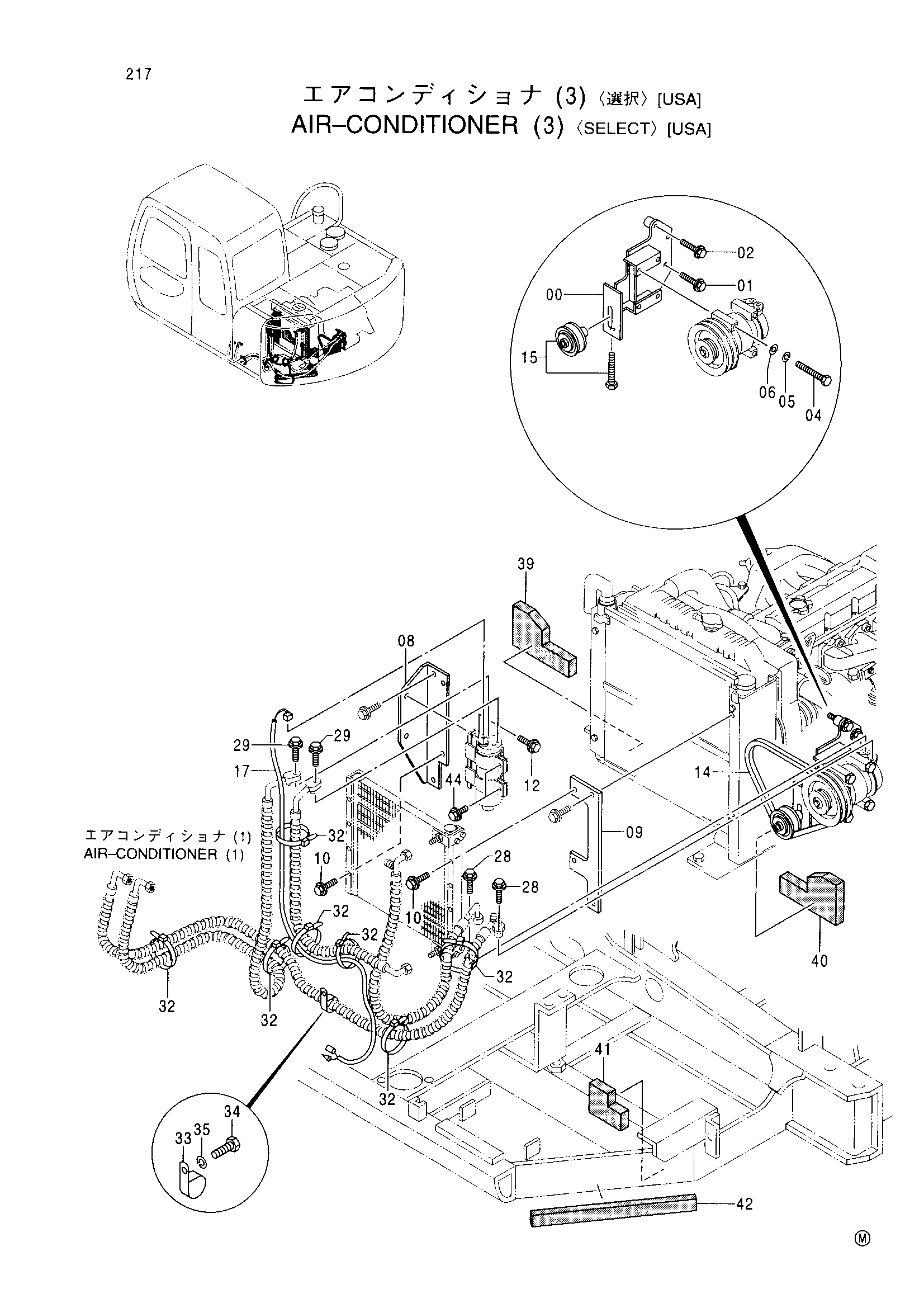

![Схема Кондиционер (3)<выбор>[USA] HITACHI EX60BUN-5](/catalog-drawings/d3/d3eabc5b-41db-4d47-b31e-1410342c13c2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032959 | Кронштейн | 1 |
| 01 | J011045 | Болт с шайбой | 2 |
| 02 | J011050 | Болт с шайбой | 2 |
| 04 | J900800 | Болт | 4 |
| 05 | A590908 | Пружинная шайба | 4 |
| 06 | A590108 | Плоская шайба | 4 |
| 08 | 8068367 | Кронштейн | 1 |
| 09 | 8068368 | Кронштейн | 1 |
| 10 | J020650 | Болт с шайбой | 4 |
| 12 | J020820 | Болт с шайбой | 2 |
| 14 | 4389874 | Ремень V | 1 |
| 15 | 4346770 | Шкив | 1 |
| 17 | 4390190 | Жгут проводов | 1 |
| 28 | J020830 | Болт с шайбой | 2 |
| 29 | J020630 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 10 |
| 33 | 4190263 | Зажим | 1 |
| 34 | J901020 | Болт | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 39 | 4332585 | Резиновая прокладка | 1 |
| 40 | 4332586 | Резиновая прокладка | 1 |
| 41 | 4332587 | Резиновая прокладка | 1 |
| 42 | 4332650 | Резиновая прокладка | 1 |
| 44 | J020620 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
