Управление педаль <смещаемый стрела> — HITACHI EX60BUN-5

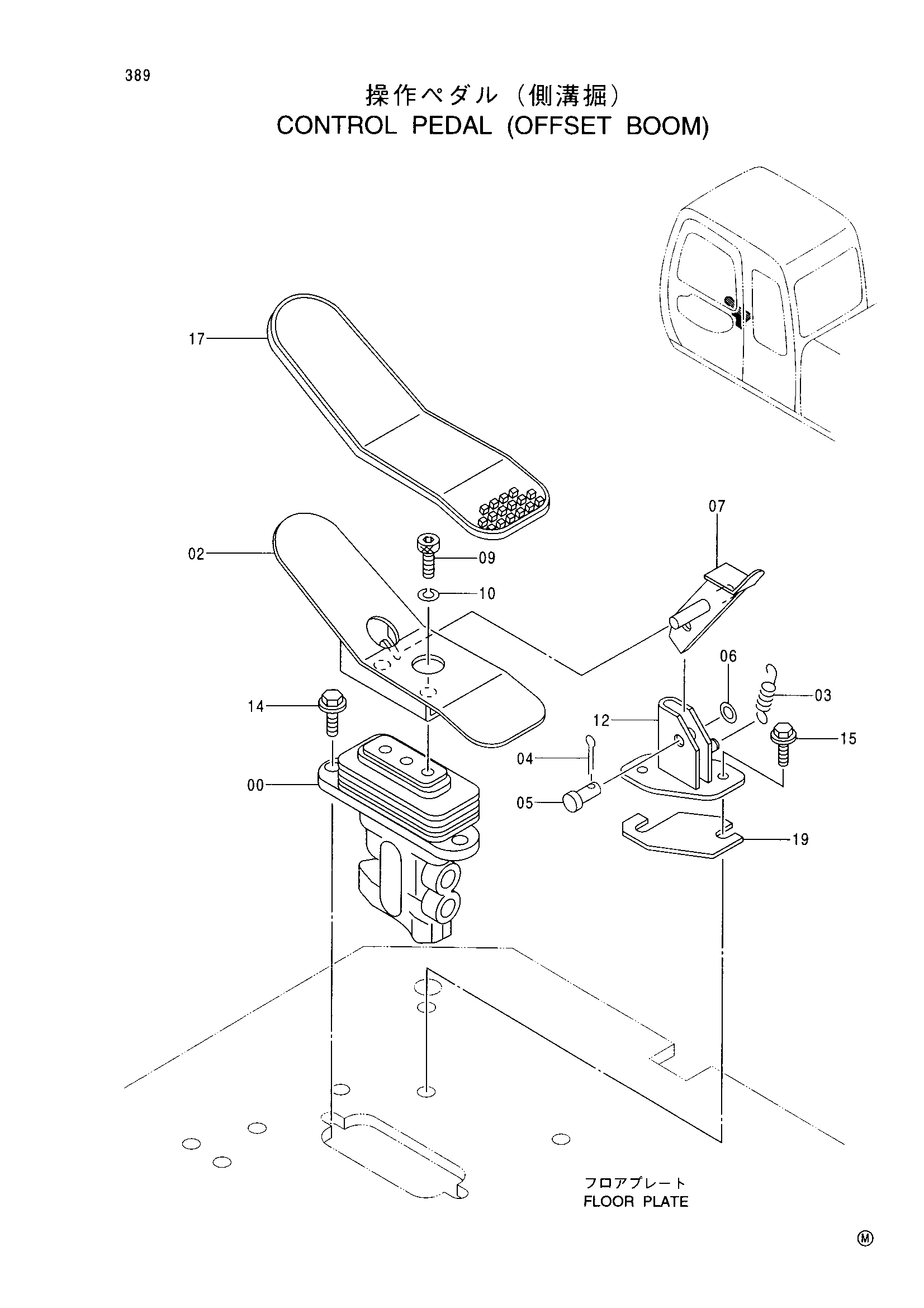

Заводская схема «Управление педаль <смещаемый стрела>» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 02 | 8070805 | Педаль | 1 |
| 03 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 07 | 8061258 | Ограничитель | 1 |
| 09 | J781020 | Болт с внутренним шестигранником | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 12 | 8060508 | Кронштейн | 1 |
| 14 | J011030 | Болт с шайбой | 2 |
| 15 | J020825 | Болт с шайбой | 2 |
| 17 | 4283758 | Крышка | 1 |
| 19 | 4402410 | Регулировочная шайба 0.8 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
