Электрооборудование (1) — HITACHI EX60BUN-5

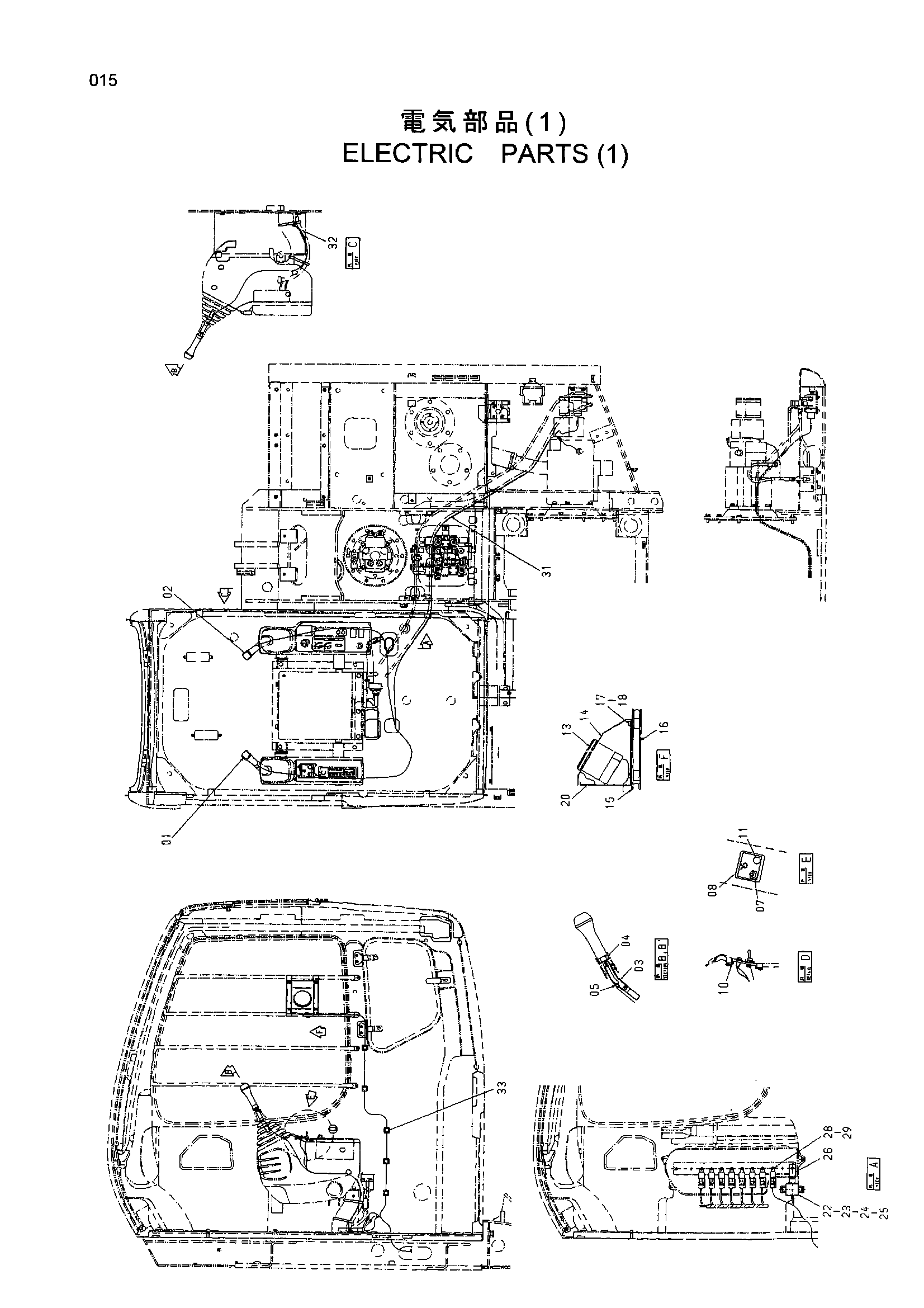

Заводская схема «Электрооборудование (1)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319773 | Рукоятка | 1 |
| 02 | 4319775 | Рукоятка | 1 |
| 03 | 9739222 | Рычаг | 2 |
| 04 | J952014 | Гайка | 2 |
| 05 | 487081 | Резиновая втулка | 2 |
| 07 | 4242001 | Выключатель тумблер | 1 |
| 08 | 4247402 | Фонарь пилотный | 1 |
| 10 | 3076097 | Панель | 1 |
| 11 | 4385236 | Колпачок | 1 |
| 13 | 4321147 | Измеритель такхо | 1 |
| 14 | 8050104 | Кронштейн | 1 |
| 15 | 4216885 | Пластина | 2 |
| 16 | 9729507 | Кронштейн | 2 |
| 17 | J900616 | Болт | 4 |
| 18 | A590906 | Пружинная шайба | 4 |
| 20 | 3069260 | Крышка | 1 |
| 22 | 4232062 | Блок дивидинг | 1 |
| 23 | M340610 | Болт с внутренним шестигранником | 2 |
| 24 | A590106 | Плоская шайба | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 26 | 9753685 | Кронштейн | 1 |
| 28 | 4251588 | Реле | 1 |
| 29 | J460616 | Винт с шайбой | 1 |
| 31 | 2035698 | Жгут проводов | 1 |
| 32 | 4055311 | Ленточный зажим | 5 |
| 33 | 4229140 | Хомут | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
