Основной трубопроводы <смещаемый стрела> — HITACHI EX60BUN-5

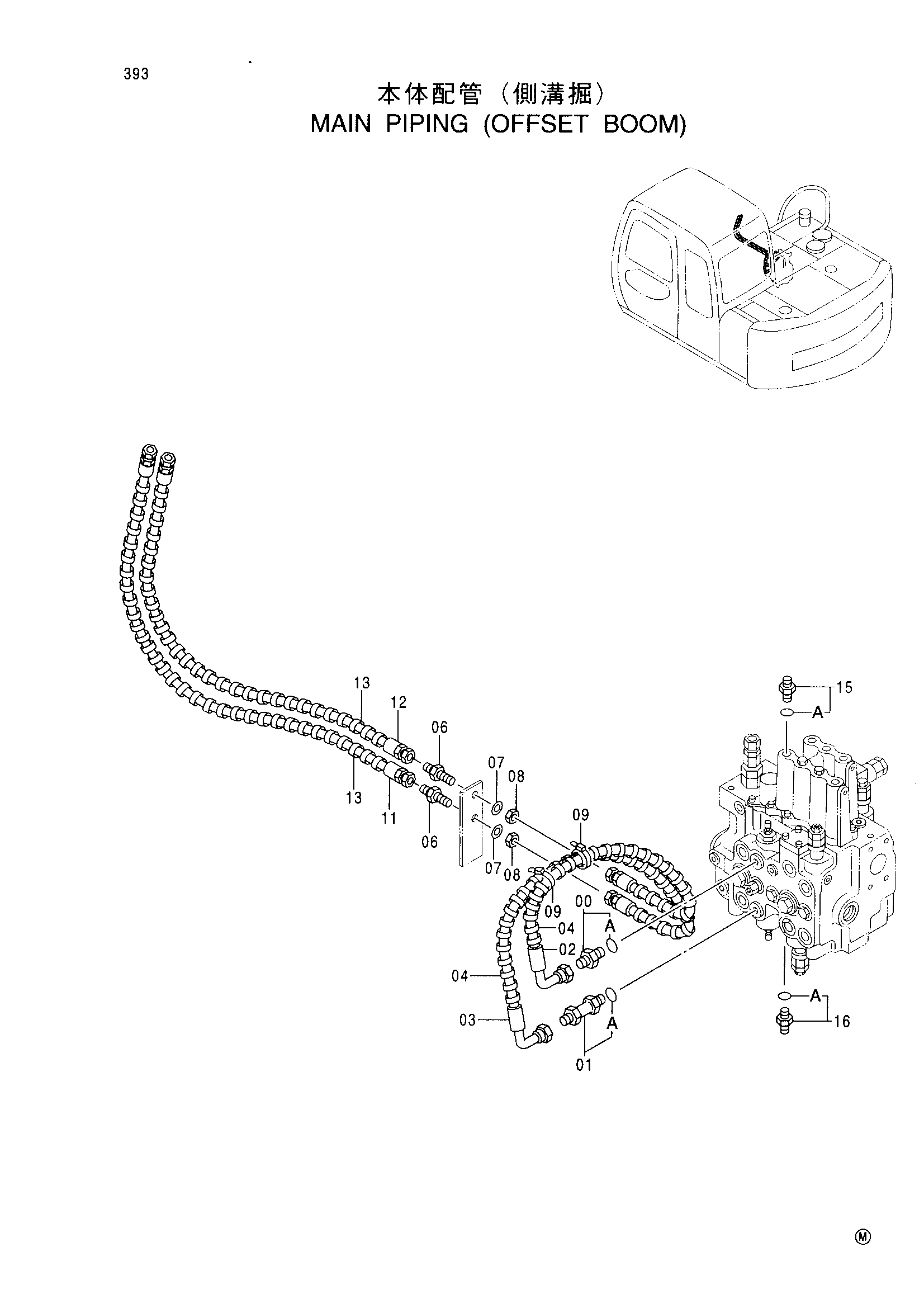

Заводская схема «Основной трубопроводы <смещаемый стрела>» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4304367 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4298269 | Шланг | 1 |
| 03 | 4359370 | Шланг | 1 |
| 04 | 4044420 | Защитный кожух | 4 |
| 06 | 4202532 | Адаптер | 2 |
| 07 | J222014 | Шайба | 2 |
| 08 | 4202531 | Гайка | 2 |
| 09 | 4055312 | Ленточный зажим | 2 |
| 11 | 4300021 | Шланг | 1 |
| 12 | 4300020 | Шланг | 1 |
| 13 | 4044420 | Защитный кожух | 4 |
| 15 | 4255792 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
