Топливные трубопроводы — HITACHI EX60BUN-5

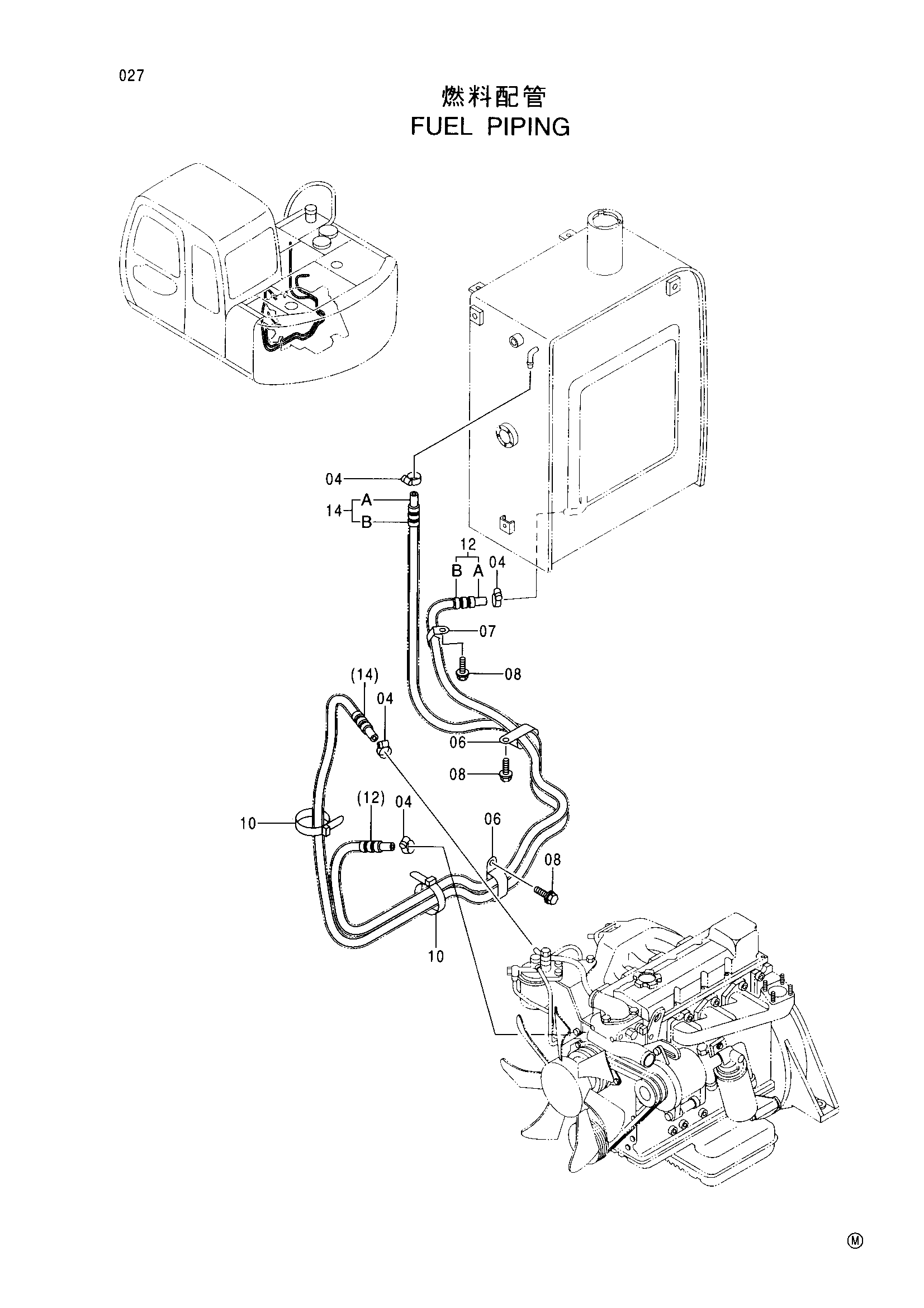

Заводская схема «Топливные трубопроводы» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4514700	Зажим шланг	4
06	4192034	Зажим	2
07	4190263	Зажим	1
08	J011020	Болт с шайбой	3
10	4055312	Ленточный зажим	2
12	9162186	Топливный шланг	1
12A	4387726	Топливный шланг	1
12B	4387762	Трубка	1
14	9162187	Топливный шланг	1
14A	4387727	Топливный шланг	1
14B	4387763	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
