Гусеничная цепь <LC гусеница> — HITACHI EX60BUN-5

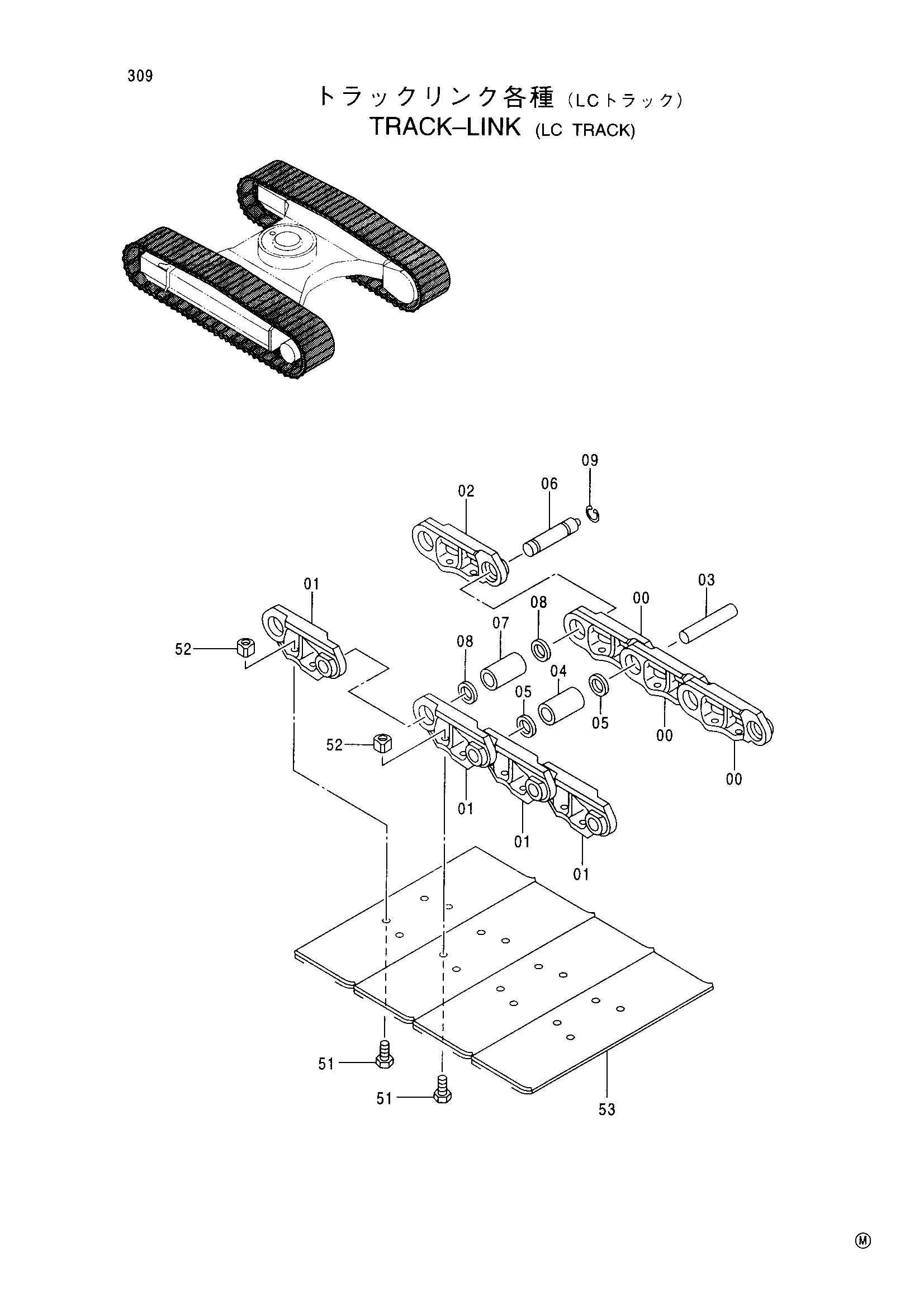

Заводская схема «Гусеничная цепь <LC гусеница>» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9164608 | Гусеничная цепь в сборе (450G) | 2 | |
| 9164610 | Гусеничная цепь в сборе (600G) | 2 | |
| 9164616 | Гусеничная цепь в сборе (450F) | 2 | |
| 9164618 | Гусеничная цепь в сборе (500A) | 2 | |
| 9164620 | Гусеничная цепь в сборе (700A) | 2 | |
| 9164622 | Гусеничная цепь в сборе (450GP)[резиновый накладка] | 2 | |
| 00 | 1023762 | Гусеничная цепь B | 39 |
| 00-09 | 9163908 | Гусеничная цепь в сборе | 1 |
| 01 | 1023763 | Гусеничная цепь B | 40 |
| 02 | 4382097 | Гусеничная цепь M | 1 |
| 03 | 4378885 | Палец | 39 |
| 04 | 3077925 | Втулка | 39 |
| 05 | 4378886 | Пылезащитное уплотнение | 78 |
| 06 | 4382098 | Соединительный палец | 1 |
| 07 | 3077926 | Соединительная втулка | 1 |
| 08 | 4378888 | Втулка | 2 |
| 09 | 4382100 | Кольцо | 1 |
| 51 | 4167784 | Болт башмак (500A, 700A) | 160 |
| 51 | 4299065 | Болт башмак (450F) | 160 |
| 51 | 4378884 | Болт башмак(450G, 600G, 450GP) | 160 |
| 52 | 4262587 | Гайка | 160 |
| 53 | 2040402 | Башмак грунтозацеп (450G) | 40 |
| 53 | 2041367 | Башмак грунтозацеп (600G) | 40 |
| 53 | 2041369 | Башмак триангле (500A) | 40 |
| 53 | 2041373 | Башмак триангле (700A) | 40 |
| 53 | 2041377 | Башмак плоский (450F) | 40 |
| 53 | 6016802 | Башмак руббер-пад (450GP) | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
