Машина отопитель [EU][N.EUROPE] — HITACHI EX60BUN-5
Заводская схема «Машина отопитель [EU][N.EUROPE]» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

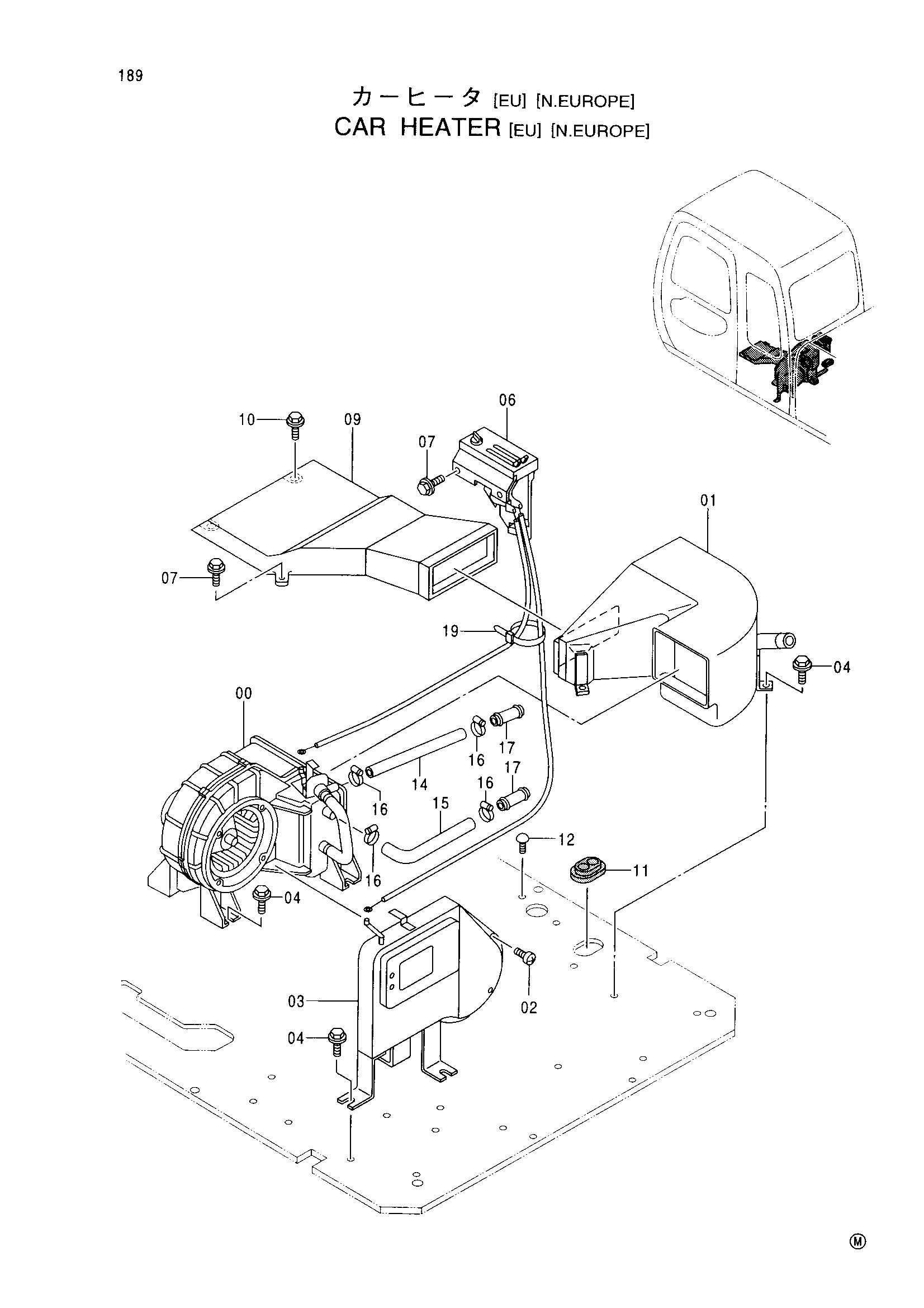

![Схема Машина отопитель [EU][N.EUROPE] HITACHI EX60BUN-5](/catalog-drawings/db/db03fb19-349f-49cf-8862-cbd300c7ab93.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4358348 | Отопитель блок | 1 |
| 01 | 4394891 | Воздуховод | 1 |
| 02 | 4350265 | Самонарезающий винт | 3 |
| 03 | 4365968 | Короб | 1 |
| 04 | J021025 | Болт с шайбой | 10 |
| 06 | 4358972 | Отопитель контроллер | 1 |
| 07 | J020820 | Болт с шайбой | 4 |
| 09 | 4350243 | Воздуховод | 1 |
| 10 | J050820 | Болт с шайбой | 2 |
| 11 | 4276794 | Резиновая втулка | 1 |
| 12 | 4280359 | Зажим | 4 |
| 14 | 4369785 | Водяной шланг | 1 |
| 15 | 4344638 | Водяной шланг | 1 |
| 16 | 4514699 | Хомут шланга | 4 |
| 17 | 4341800 | Трубка | 2 |
| 19 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
