Пилотный трубопроводы — HITACHI EX60BUN-5

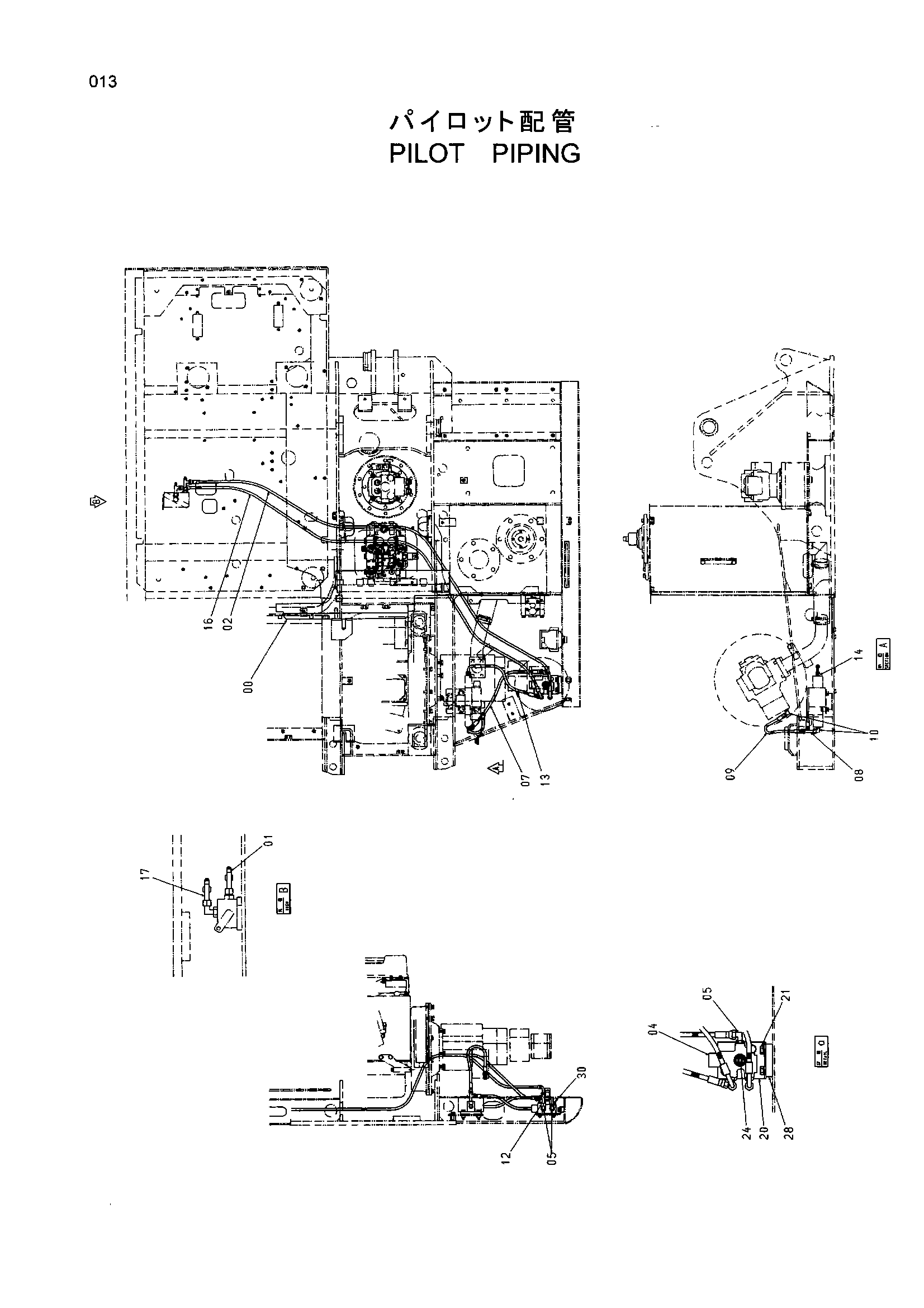

Заводская схема «Пилотный трубопроводы» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4252786 | Тройник | 1 |
| 02 | 4313264 | Шланг | 1 |
| 04 | 4210647 | Электромагнитный клапан | 1 |
| 05 | 4154670 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4351164 | Шланг | 1 |
| 08 | 4252786 | Тройник | 1 |
| 09 | 4248681 | Шланг | 1 |
| 10 | 4154670 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4252786 | Тройник | 1 |
| 13 | 4313239 | Шланг | 1 |
| 14 | 4200465 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4313264 | Шланг | 1 |
| 17 | 4252786 | Тройник | 1 |
| 20 | 9753032 | Кронштейн | 1 |
| 21 | J011020 | Болт с шайбой | 2 |
| 24 | 4353686 | Выключатель | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4315448 | Седло винта | 1 |
| 30 | J010870 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
