Рукоять трубопроводы (гидромолот и гидроножницы) — HITACHI EX60BUN-5

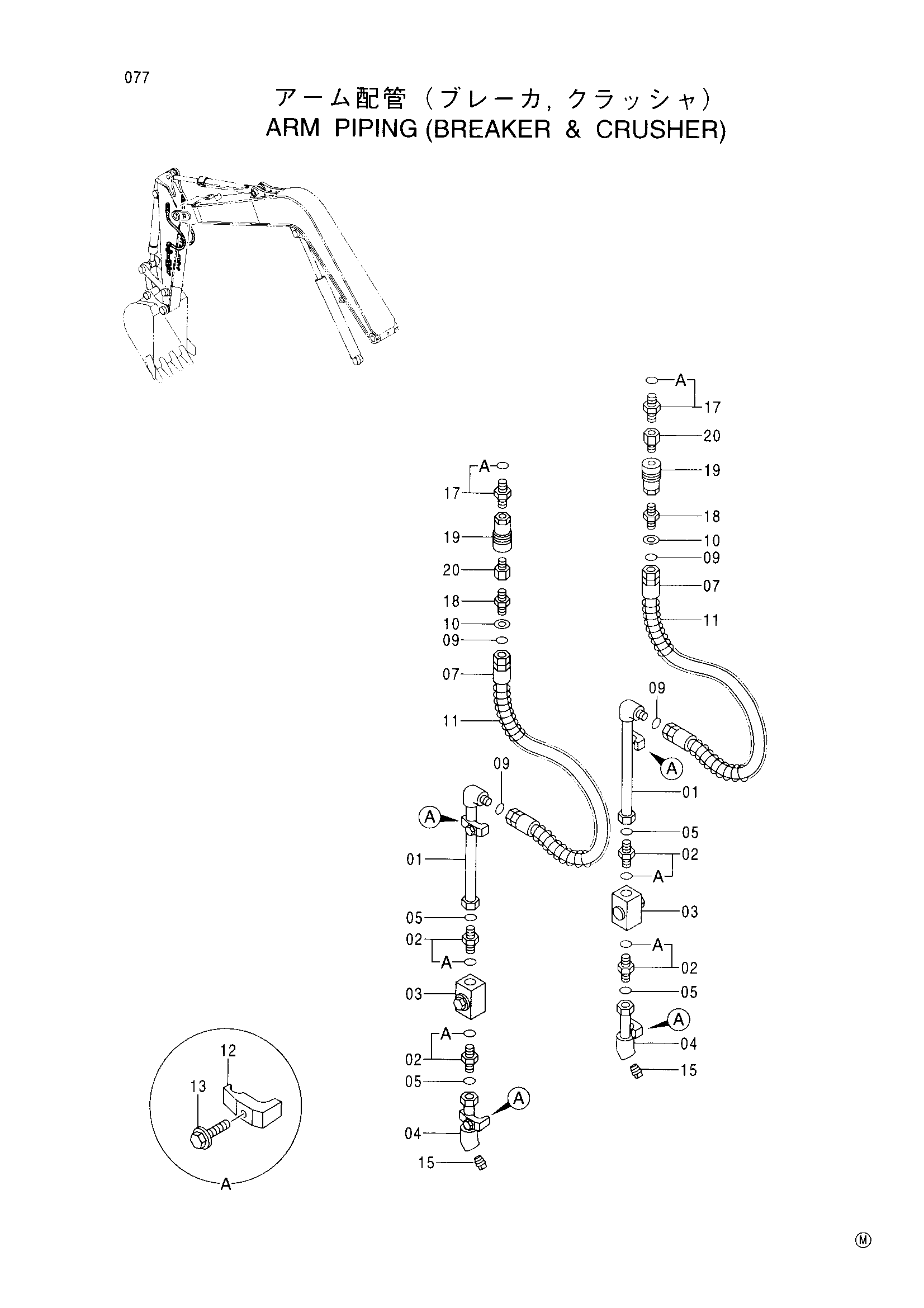

Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9749051 | Трубка | 2 |
| 02 | 4189535 | Адаптер | 4 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4287720 | Запорный клапан | 2 |
| 04 | 9745338 | Трубка | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 07 | 4207383 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 4203220 | Шайба | 2 |
| 11 | 4053610 | Защита шланга | 2 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | J011260 | Болт с шайбой | 4 |
| 15 | 94-2025 | Пробка | 2 |
| 17 | 4208243 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4208967 | Адаптер | 2 |
| 19 | 4229263 | Самоуплотняющееся соединение | 2 |
| 20 | 4229264 | Самоуплотняющееся соединение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
