Электрооборудование (7)[N.EUROPE] — HITACHI EX60BUN-5
Заводская схема «Электрооборудование (7)[N.EUROPE]» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

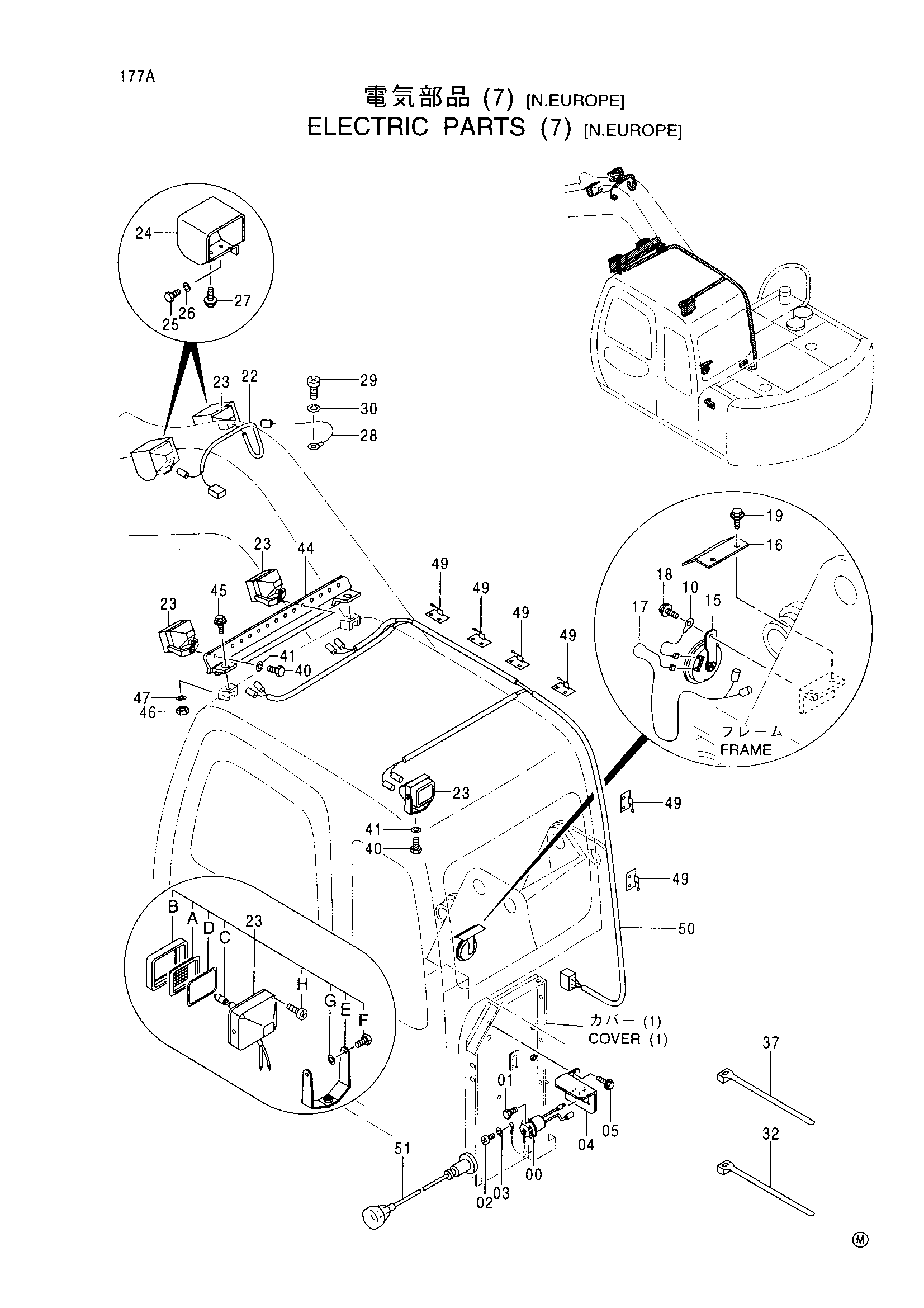

![Схема Электрооборудование (7)[N.EUROPE] HITACHI EX60BUN-5](/catalog-drawings/69/69cbb567-5316-4c7f-a3c8-8576bd61b80f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4115640 | Консент | 1 |
| 01 | M470306 | Болт | 3 |
| 02 | M430308 | Винт | 1 |
| 03 | A590903 | Пружинная шайба | 1 |
| 04 | 8059567 | Кронштейн | 1 |
| 05 | J010820 | Болт с шайбой | 2 |
| 10 | 4254603 | Жгут проводов провод (звуковой сигнал) | 1 |
| 15 | 4190705 | Звуковой сигнал | 1 |
| 16 | 4372916 | Пластина | 1 |
| 17 | 4334951 | Жгут проводов провод (звуковой сигнал дополнительный) | 1 |
| 18 | J010825 | Болт с шайбой | 1 |
| 19 | J020825 | Болт с шайбой | 2 |
| 22 | 4412039 | Жгут проводов провод(правый фонарь) | 1 |
| 23 | 4389350 | Фара | 4 |
| 23A | 4285646 | Рассеиватель | 1 |
| 23B | 4285647 | Обод | 1 |
| 23C | 4285648 | Лампа | 1 |
| 23D | 4288342 | Прокладка | 1 |
| 23E | 4397146 | Стойка | 1 |
| 23F | 4397147 | Болт | 2 |
| 23G | 4397148 | Шайба | 2 |
| 23H | 4397160 | Самонарезающий винт | 4 |
| 24 | 8043838 | Крышка | 2 |
| 25 | J901430 | Болт | 2 |
| 26 | A590914 | Пружинная шайба | 2 |
| 27 | J011225 | Болт с шайбой | 2 |
| 28 | 4254604 | Жгут проводов провод (масса) | 1 |
| 29 | M430613 | Винт | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 32 | 4055311 | Ленточный зажим | 5 |
| 37 | 4055312 | Ленточный зажим | 3 |
| 40 | J901225 | Болт | 3 |
| 41 | A590912 | Пружинная шайба | 3 |
| 44 | 7031053 | Кронштейн | 1 |
| 45 | J021230 | Болт с шайбой | 2 |
| 46 | J950012 | Гайка | 2 |
| 47 | A590112 | Плоская шайба | 2 |
| 49 | 4050373 | Зажим | 9 |
| 50 | 3084570 | Жгут проводов провод(кабина верхний фонарь) | 1 |
| 51 | 4000618 | Фонарь (40W) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
