Пилотный трубопроводы (6) — HITACHI EX60BUN-5

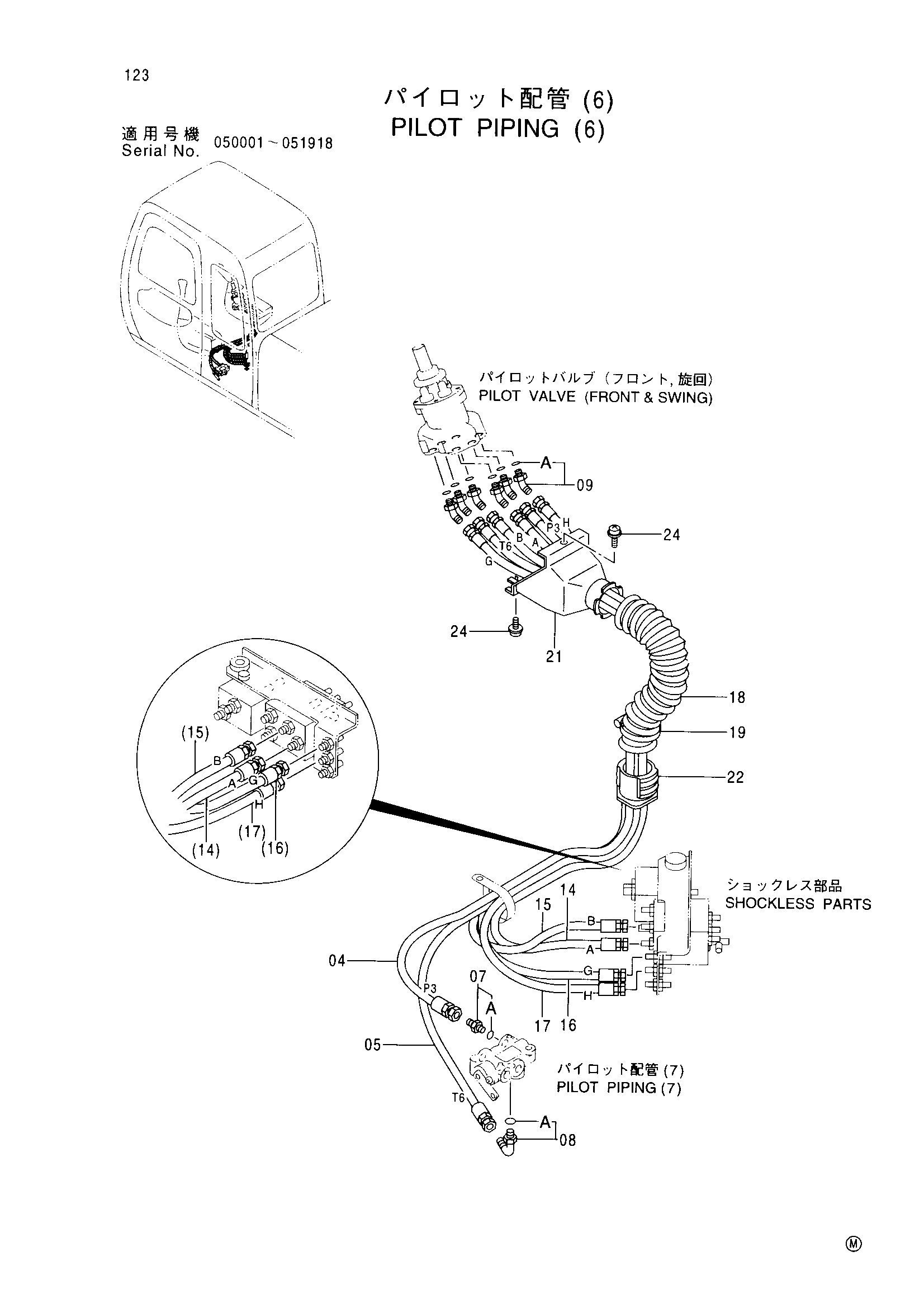

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4378629 | Шланг (P3) | 1 |
| 05 | 4378630 | Шланг (T6) | 1 |
| 07 | 4374837 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200470 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4193826 | Угловой штуцер | 6 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4378625 | Шланг (A) | 1 |
| 15 | 4378626 | Шланг (B) | 1 |
| 16 | 4378627 | Шланг (G) | 1 |
| 17 | 4378628 | Шланг (H) | 1 |
| 18 | 4351175 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 3072745 | Крышка | 1 |
| 22 | 3079728 | Втулка | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
