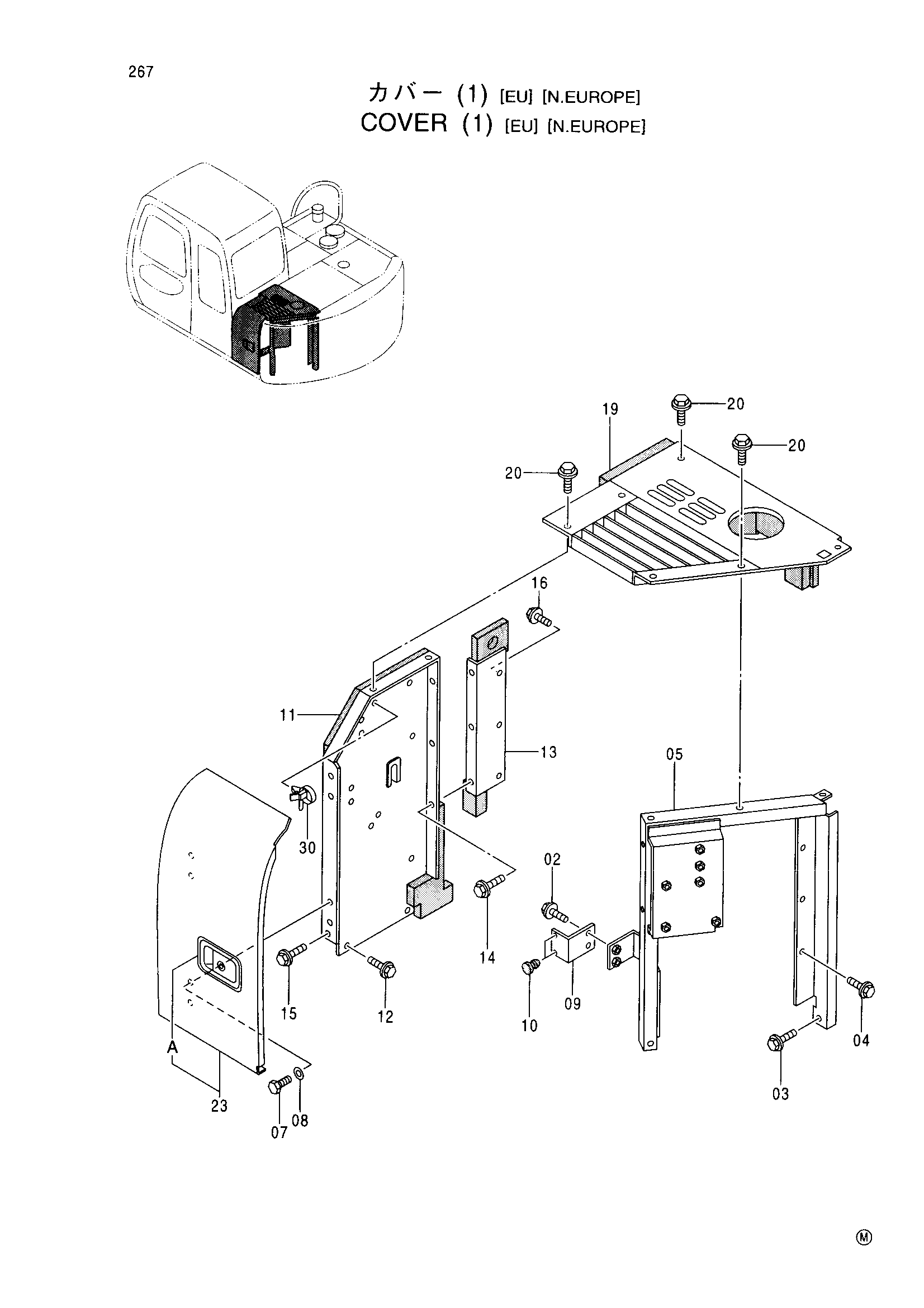

Крышка (1)[EU][N.EUROPE] — HITACHI EX60BUN-5
Заводская схема «Крышка (1)[EU][N.EUROPE]» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (1)[EU][N.EUROPE] HITACHI EX60BUN-5](/catalog-drawings/d6/d68546be-0cfb-4485-b3d7-65d2bd50e680.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J031030 | Болт с шайбой | 2 |
| 03 | J021025 | Болт с шайбой | 2 |
| 04 | J021025 | Болт с шайбой | 3 |
| 05 | 7032904 | Опора | 1 |
| 07 | J901030 | Болт | 4 |
| 08 | 4183252 | Шайба | 4 |
| 09 | 4382963 | Ограничитель | 1 |
| 10 | 4382964 | Резиновая втулка | 2 |
| 11 | 7035064 | Крышка | 1 |
| 12 | J031025 | Болт с шайбой | 2 |
| 13 | 8072161 | Опора | 1 |
| 14 | J031025 | Болт с шайбой | 3 |
| 15 | J031045 | Болт с шайбой | 1 |
| 16 | J021025 | Болт с шайбой | 3 |
| 19 | 7034601 | Крышка | 1 |
| 20 | J031030 | Болт с шайбой | 6 |
| 23 | 5005916 | Дверь | 1 |
| 23A | 4361637 | Дверь блокировка (1) | 1 |
| 23A | 4361763 замена: 4361637 | Дверь блокировка (1) | 1 |
| 30 | 4254600 | Зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
