Ход трубопроводы <STD гусеница> — HITACHI EX60BUN-5

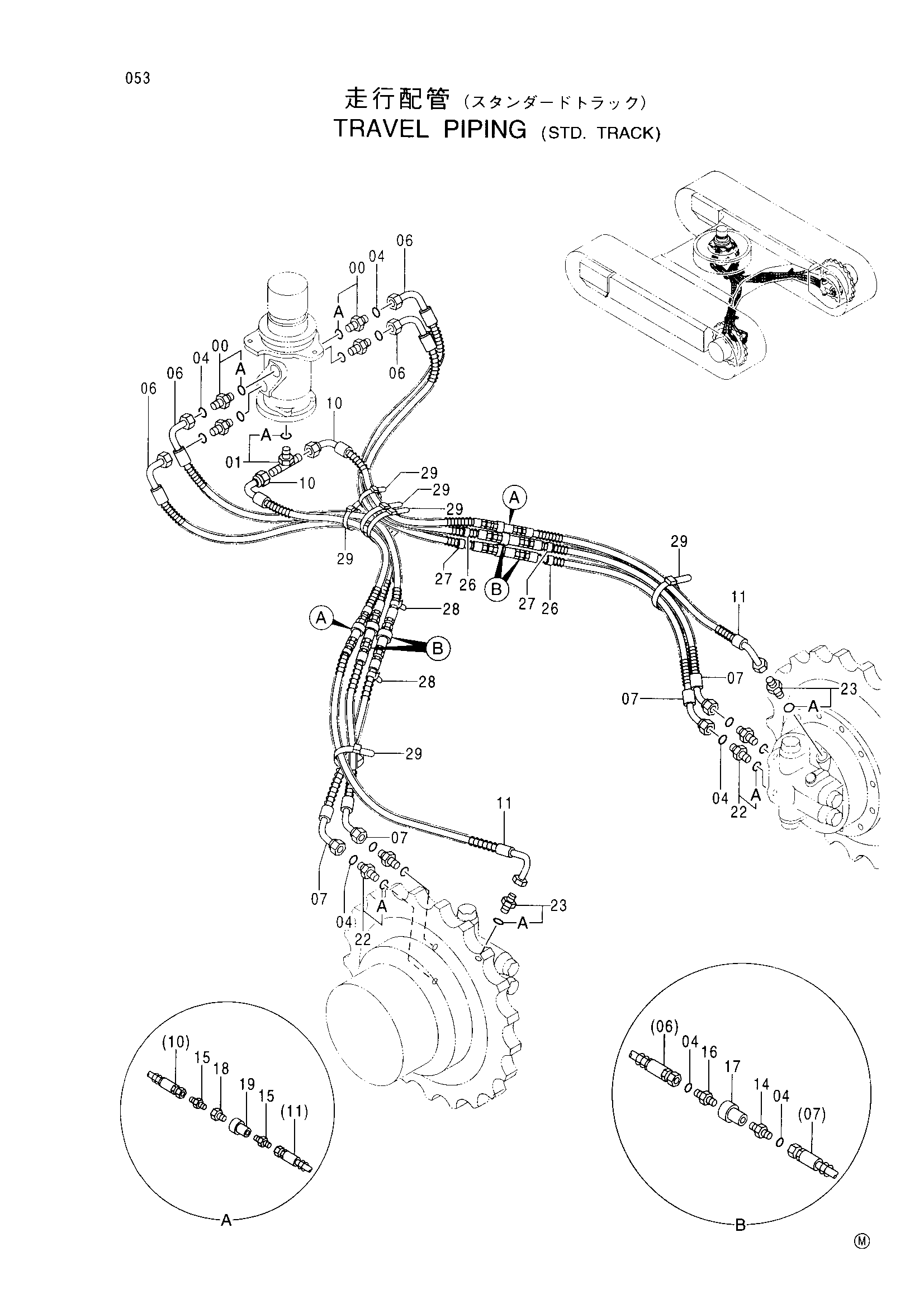

Заводская схема «Ход трубопроводы <STD гусеница>» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189602 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4208912 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 16 |
| 06 | 4402692 | Шланг | 4 |
| 07 | 4402693 | Шланг | 4 |
| 10 | 4402694 | Шланг | 2 |
| 11 | 4402695 | Шланг | 2 |
| 14 | 4210942 | Адаптер | 8 |
| 15 | 4215650 | Адаптер | 4 |
| 16 | 4033129 | Самоуплотняющееся соединение | 4 |
| 17 | 4033130 | Самоуплотняющееся соединение | 4 |
| 18 | 4229104 | Самоуплотняющееся соединение | 2 |
| 19 | 4229105 | Самоуплотняющееся соединение | 2 |
| 22 | 4188623 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4373367 | Ленточный зажим | 4 |
| 27 | 4373369 | Ленточный зажим | 4 |
| 28 | 4373368 | Ленточный зажим | 4 |
| 29 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
