Ход трубопроводы — HITACHI EX60BUN-5

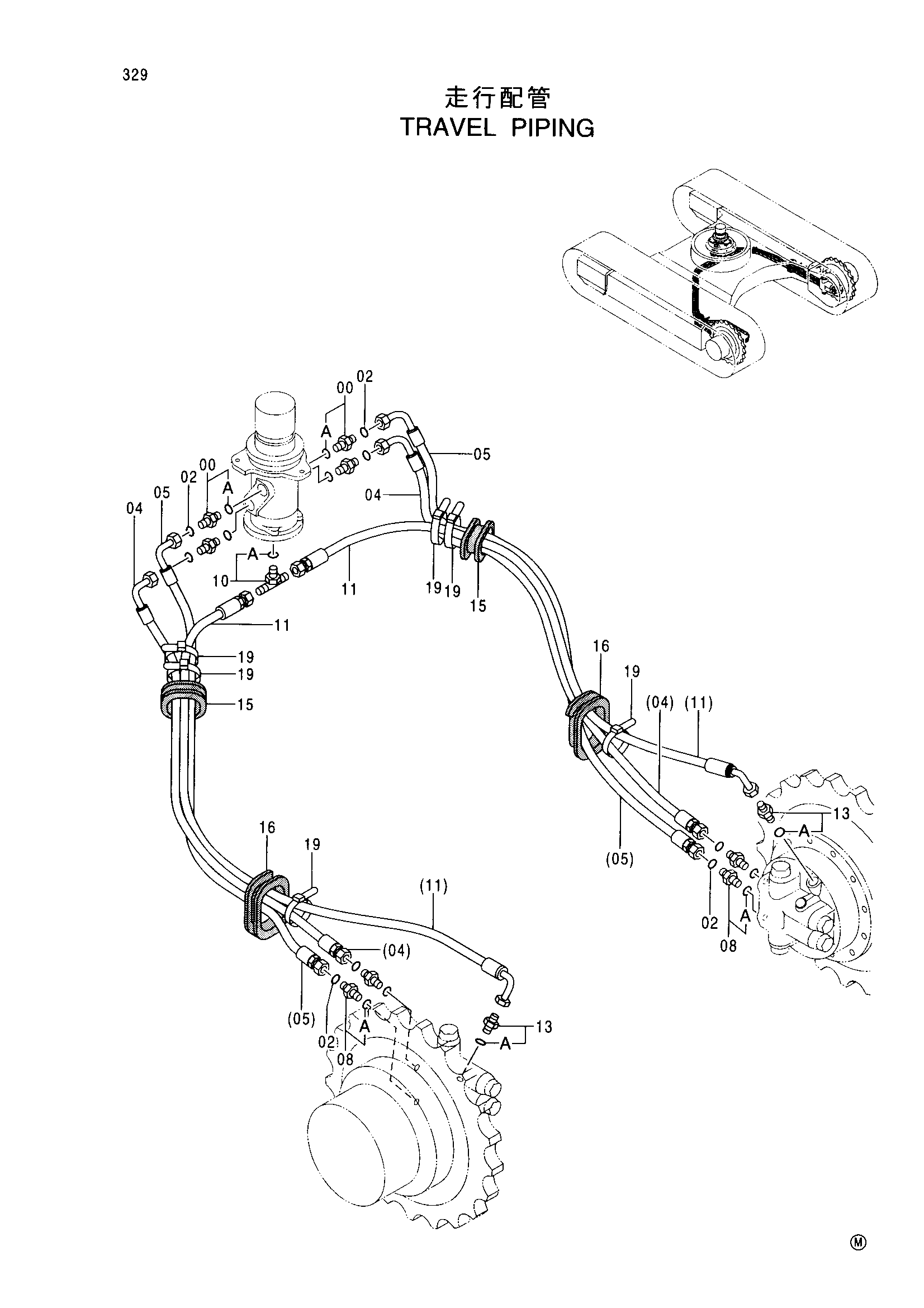

Заводская схема «Ход трубопроводы» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189602 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 8 |
| 04 | 4278815 | Шланг | 2 |
| 05 | 4278814 | Шланг | 2 |
| 08 | 4188623 | Адаптер | 4 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4208912 | Тройник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4311056 | Шланг | 2 |
| 13 | 4200466 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4275015 | Резиновая втулка | 2 |
| 16 | 4275016 | Резиновая втулка | 2 |
| 19 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
