Кабина (1) — HITACHI EX60BUN-5

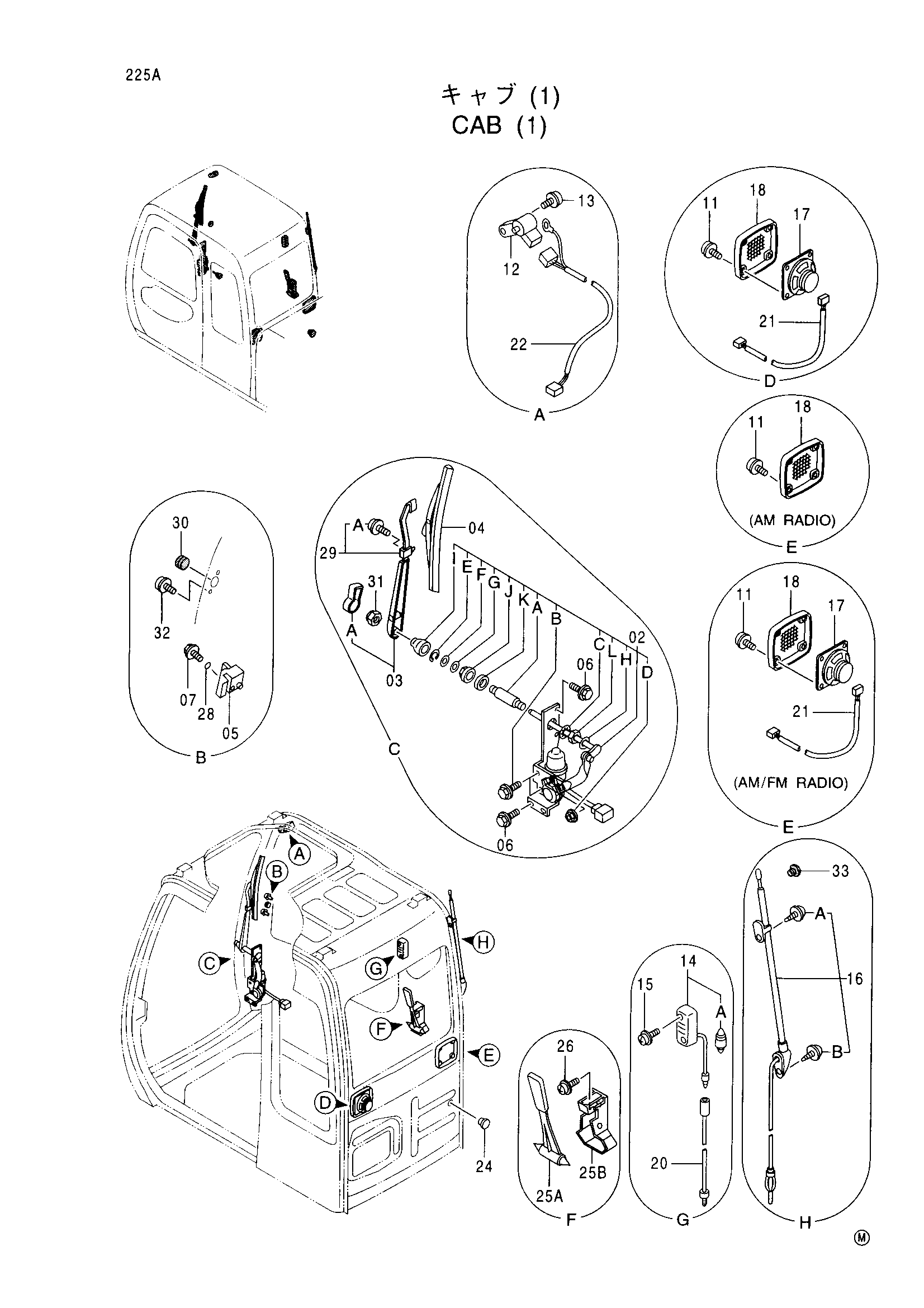

Заводская схема «Кабина (1)» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4369540	Мотор стеклоочистителя	1
02A	4431848	Проставка	1
02B	4431849	Болт с шайбой	3
02C	4431850	Стопорная шайба	1
02D	4431851	Гайка	1
02E	4431852	Кольцо ограничитель	1
02F	4431853	Шайба	1
02G	4431854	Шайба	1
02H	4431855	Шайба	1
02I	4431856	Колпачок	1
02J	4431857	Шайба	1
02K	4431858	Резиновая прокладка	1
02L	4431859	Гайка	1
03	4369541	Рычаг стеклоочистителя	1
03A	4399597	Крышка	1
04	4369542	Щётка стеклоочистителя	1
05	4369543	Випер-станд	1
06	J020816	Болт с шайбой	5
07	4372218	Болт с шайбой	1
11	4372608	Винт с шайбой	8
12	4387837	Выключатель концевой	1
13	J460510	Винт с шайбой	1
14	4187082	Плафон кабины	1
14A	4187083	Лампа	1
15	J460514	Винт с шайбой	2
16	4280527	Антенна (STD. стрела)	1
16	4306609	Антенна (смещаемый стрела)	1
16A	4210412	Винт	1
16B	4210413	Винт	1
17	4361302	Спеакер (AM/FM радио)	2
17	4361302	Спеакер (AM радио)	1
18	4364504	Спеакер решётка	2
20	4369546	Жгут проводов	1
21	4369547	Жгут проводов провод (AM/FM радио)	2
21	4369547	Жгут проводов провод (AM радио)	1
22	4402476	Жгут проводов	1
24	4307547	Резиновая втулка	1
25A	4362700	Молоток	1
25B	2038764	Кронштейн	1
26	J460516	Винт с шайбой	2
28	4092111	Уплотнительное кольцо	1
29	4370903	Арм-стоппер	1
29A	4382863	Винт с шайбой	2
30	4396807	Резиновая втулка	1
31	M500807	Гайка	1
32	4372608	Винт с шайбой	2
33	4266964	Втулка резиновый (смещаемый стрела)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
