Дренажный трубопроводы — HITACHI EX60BUN-5

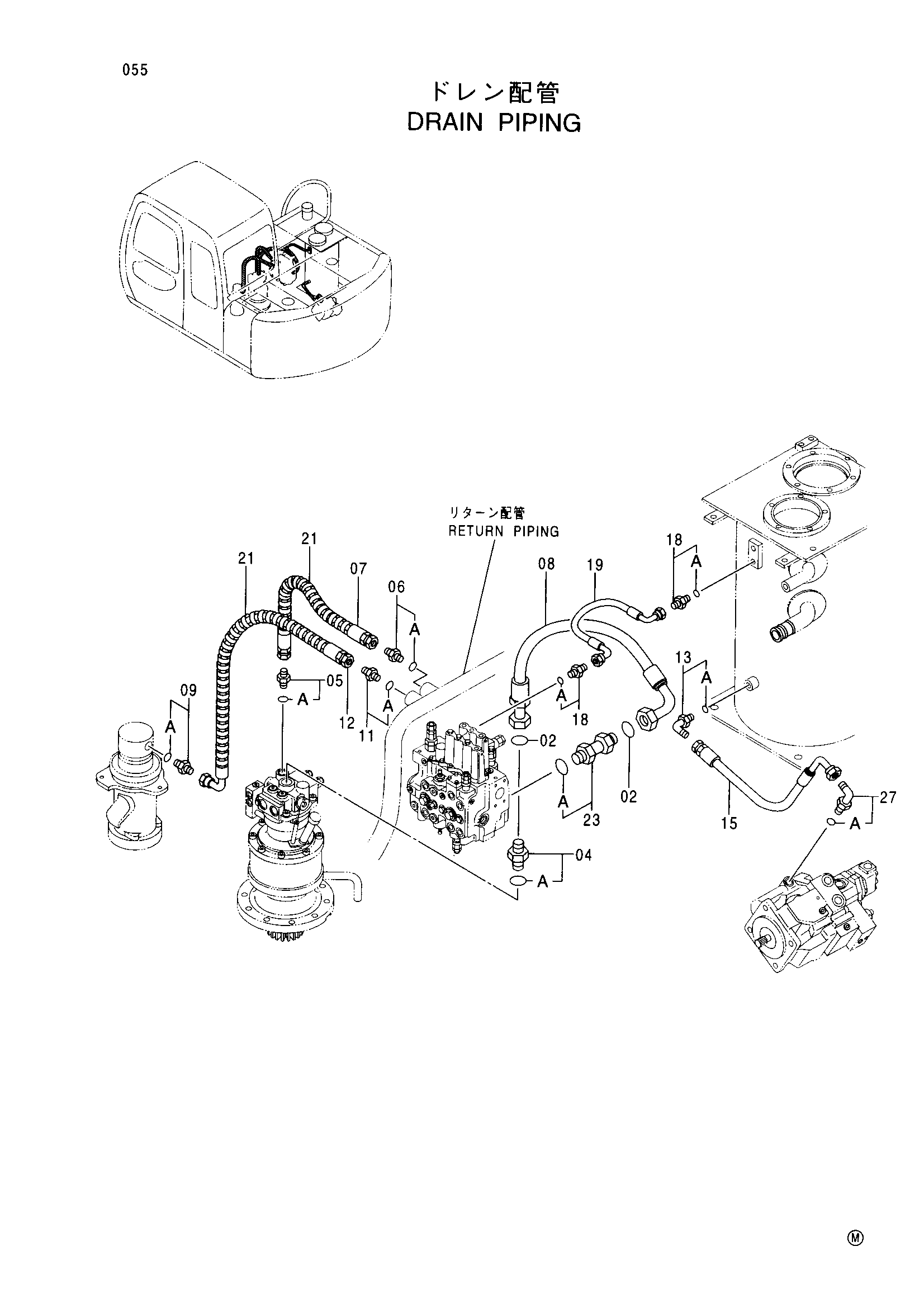

Заводская схема «Дренажный трубопроводы» для HITACHI EX60BUN-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4189619 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200469 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4241338 | Нейлоновый шланг | 1 |
| 08 | 4295517 | Шланг | 1 |
| 09 | 4200466 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200469 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4389468 | Пластиковый шланг | 1 |
| 13 | 4154672 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4308024 | Шланг | 1 |
| 15 | 4308289 замена: 4217342 | Шланг | 1 |
| 15 | 4308289 замена: 4308024 | Шланг | 1 |
| 18 | 4200465 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4389469 | Шланг | 1 |
| 21 | 4133527 | Защитный кожух | 4 |
| 23 | 4189539 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4154672 | Угловой штуцер | 1 |
| 27 | 4217342 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60BUN-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
