Направляющее колесо (STD. гусеница) — HITACHI EX600H-5 JPN

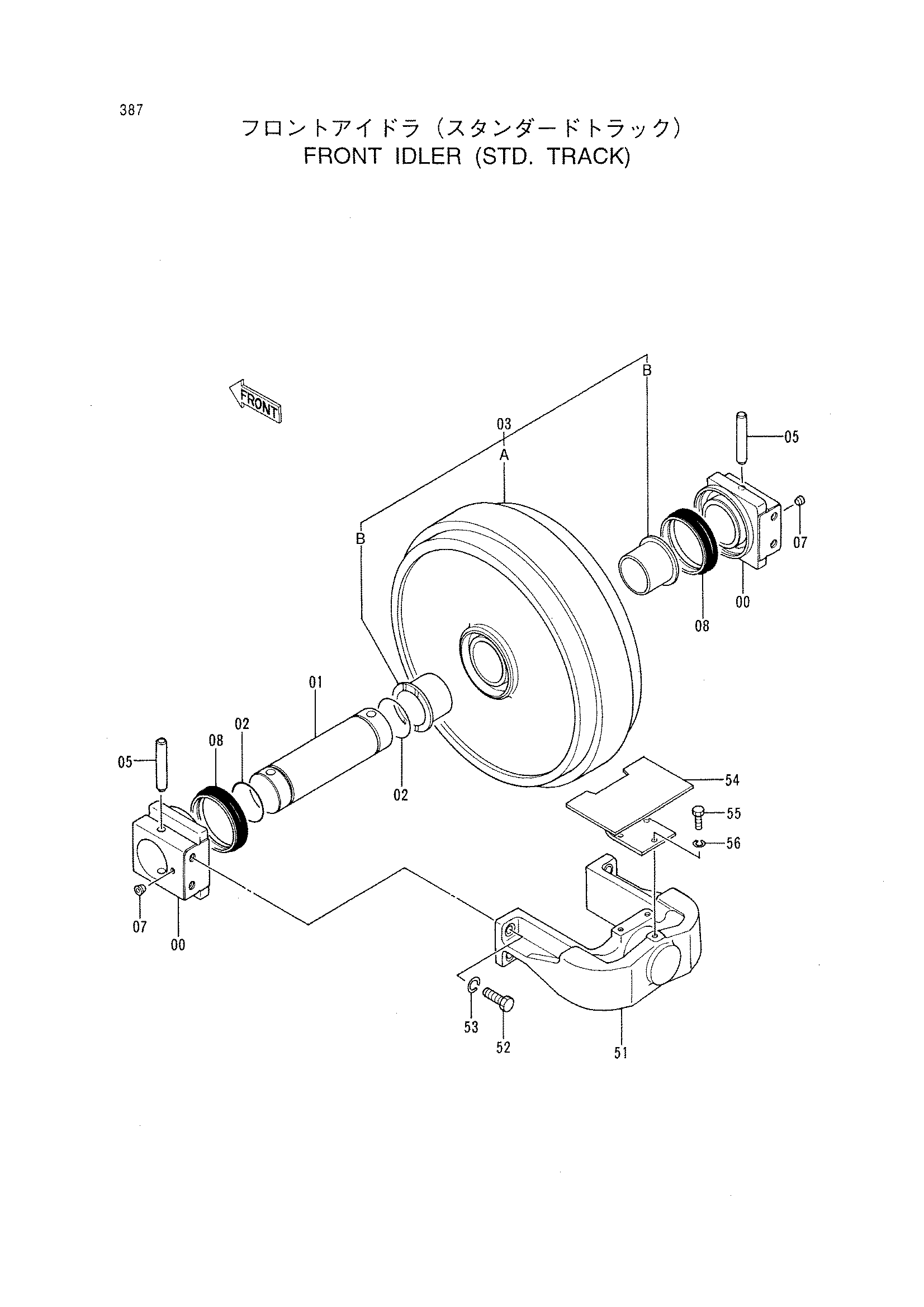

Заводская схема «Направляющее колесо (STD. гусеница)» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109489 замена: 4386651 | Направляющее колесо в сборе | 2 | |
| 00-0 | 9137270 замена: 2044041 | Направляющее колесо в сборе | 1 |
| 00 | 1020496 замена: 2044042 | Подшипник | 2 |
| 01 | 2037408 замена: 3086380 | Мост | 1 |
| 02 | 4513526 замена: 3086381 | Уплотнительное кольцо | 2 |
| 03 | 9137280 замена: 3086382 | Направляющее колесо | 1 |
| 03A | 6014654 замена: 2044043 | Направляющее колесо | 1 |
| 03B | 3059745 замена: 3086383 | Втулка | 2 |
| 05 | 4215452 замена: 3086370 | Палец | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 4344810 замена: 3086384 | Комплект уплотнений | 2 |
| 51 | 2033233 замена: 2044044 | Вилка | 1 |
| 52 | J912460 | Болт | 4 |
| 53 | A590924 | Пружинная шайба | 4 |
| 54 | 8053767 замена: 3086385 | Защитный кожух | 1 |
| 55 | J901230 | Болт | 3 |
| 56 | A590912 | Пружинная шайба | 3 |
| 4386651 | Направляющее колесо в сборе | 2 | |
| 00-0 | 2044041 | Направляющее колесо в сборе | 1 |
| 00 | 2044042 | Подшипник | 2 |
| 01 | 3086380 | Мост | 1 |
| 02 | 3086381 | Уплотнительное кольцо | 2 |
| 03 | 3086382 | Направляющее колесо | 1 |
| 03A | 2044043 | Направляющее колесо | 1 |
| 03B | 3086383 | Втулка | 2 |
| 05 | 3086370 | Палец | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 3086384 | Комплект уплотнений | 2 |
| 51 | 2044044 | Вилка | 1 |
| 52 | J912460 | Болт | 4 |
| 53 | A590924 | Пружинная шайба | 4 |
| 54 | 3086385 | Защитный кожух | 1 |
| 55 | J901230 | Болт | 3 |
| 56 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
