Основные гидролинии (2) — HITACHI EX600H-5 JPN

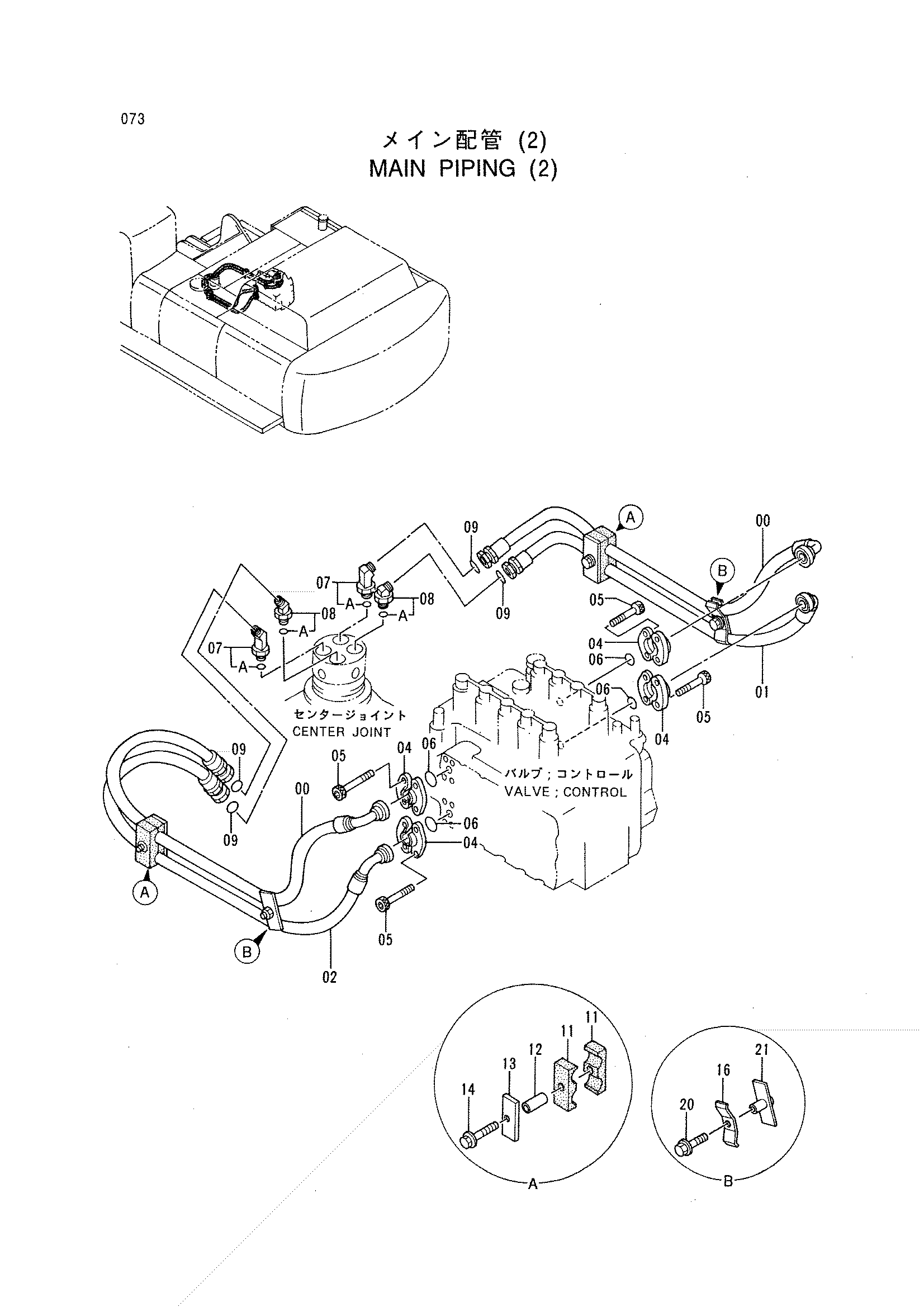

Заводская схема «Основные гидролинии (2)» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314074 | Шланг | 2 |
| 01 | 4314075 | Шланг | 1 |
| 02 | 4314076 | Шланг | 1 |
| 04 | 4089703 | Разъёмный фланец | 8 |
| 05 | M341445 | Болт с внутренним шестигранником | 16 |
| 06 | 4508805 | Уплотнительное кольцо | 4 |
| 07 | 4274593 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4270315 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4205615 | Хомут шланга | 4 |
| 12 | 4205614 | Проставка | 2 |
| 13 | 4224002 | Пластина | 2 |
| 14 | J011285 | Болт с шайбой | 2 |
| 16 | 4202103 | Хомут | 2 |
| 20 | J011265 | Болт с шайбой | 2 |
| 21 | 9744089 замена: 9736782 | Хомут | 2 |
| 21 | 9744089 | Хомут | 2 |
| 21 | 9744089 | Хомут | 2 |
| 21 | 9736782 | Хомут | 2 |
| 21 | 9736782 | Хомут | 2 |
| 21 | 9736782 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
