Гидробак трубопроводы — HITACHI EX600H-5 JPN

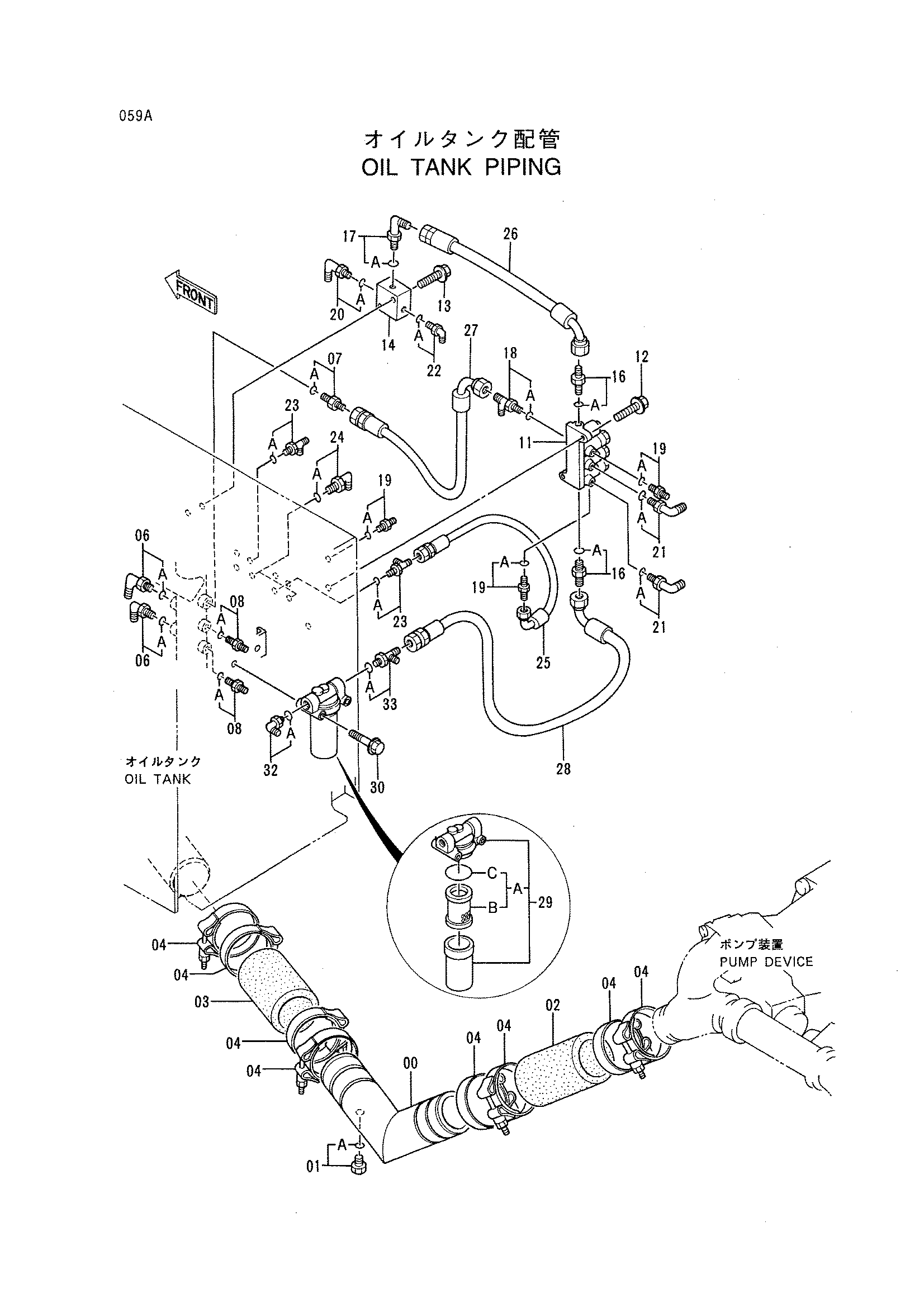

Заводская схема «Гидробак трубопроводы» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8059692 | Трубка | 1 |
| 01 | 4093624 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4221288 | Резиновый шланг | 1 |
| 03 | 4204188 | Резиновый шланг | 1 |
| 04 | 4282491 | Хомут шланга | 8 |
| 06 | 4154672 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4210361 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4307603 | Электромагнитный клапан | 1 |
| 12 | J011030 | Болт с шайбой | 2 |
| 13 | J011255 | Болт с шайбой | 2 |
| 14 | 9123033 | Обратный клапан | 1 |
| 16 | 4210361 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154672 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4217343 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200470 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4156434 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4154670 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4203171 | Тройник | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4154671 | Угловой штуцер | 3 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4366987 | Шланг | 1 |
| 26 | 4366988 | Шланг | 1 |
| 27 | 4366989 | Шланг | 1 |
| 28 | 4343415 | Шланг | 1 |
| 29 | 4191300 | Масляный фильтр | 1 |
| 29A | 4207841 | Элемент масляный | 1 |
| 29B | 4191301 | Фильтрующий элемент | 1 |
| 29C | A811065 | Уплотнительное кольцо | 1 |
| 30 | J011000 | Болт с шайбой | 2 |
| 32 | 4154672 | Угловой штуцер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4303003 | Тройник | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
