Окада/фурукава гидромолот трубопроводы (стрела) — HITACHI EX600H-5 JPN

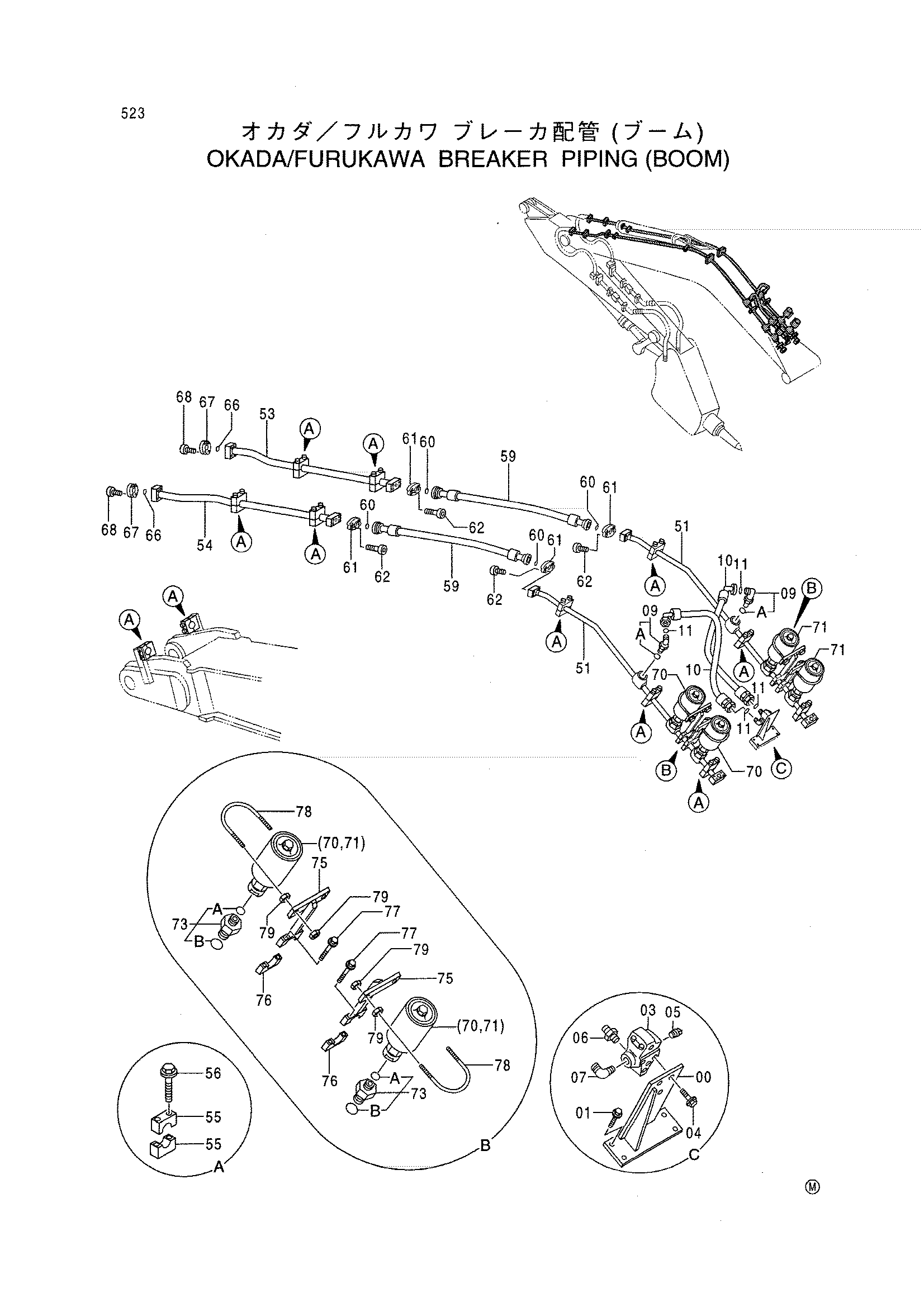

Заводская схема «Окада/фурукава гидромолот трубопроводы (стрела)» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061333 | Кронштейн | 1 |
| 01 | J011230 | Болт с шайбой | 4 |
| 03 | 4216292 | Предохранительный клапан | 1 |
| 04 | J011025 | Болт с шайбой | 3 |
| 05 | 94-2022 | Пробка | 1 |
| 06 | 4318136 | Адаптер | 1 |
| 07 | 4314059 | Угловой штуцер | 1 |
| 09 | 4314060 | Угловой штуцер | 2 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4343209 | Шланг | 2 |
| 11 | 4187329 | Уплотнительное кольцо | 4 |
| 51 | 8065230 | Трубка | 2 |
| 53 | 8065231 | Трубка | 1 |
| 54 | 8065232 | Трубка | 1 |
| 55 | 4334364 | Хомут трубки | 24 |
| 56 | J011285 | Болт с шайбой | 24 |
| 59 | 4343208 | Шланг | 2 |
| 60 | 4508805 | Уплотнительное кольцо | 4 |
| 61 | 4089703 | Разъёмный фланец | 8 |
| 62 | M341445 | Болт с внутренним шестигранником | 16 |
| 66 | 4508805 | Уплотнительное кольцо | 2 |
| 67 | 4089703 | Разъёмный фланец | 4 |
| 68 | M341445 | Болт с внутренним шестигранником | 8 |
| 70 | 4377518 | Гидроаккумулятор | 2 |
| 71 | 4379727 | Гидроаккумулятор | 2 |
| 73 | 4318302 | Адаптер | 4 |
| 73A | 4509181 | Уплотнительное кольцо | 1 |
| 73B | 970860 | Уплотнительное кольцо | 1 |
| 75 | 8056999 | Кронштейн | 4 |
| 76 | 4317910 | Хомут трубки | 4 |
| 77 | J011255 | Болт с шайбой | 8 |
| 78 | 4289010 | U-образный болт | 4 |
| 79 | J950012 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
