Аккумулятор крышка — HITACHI EX600H-5 JPN

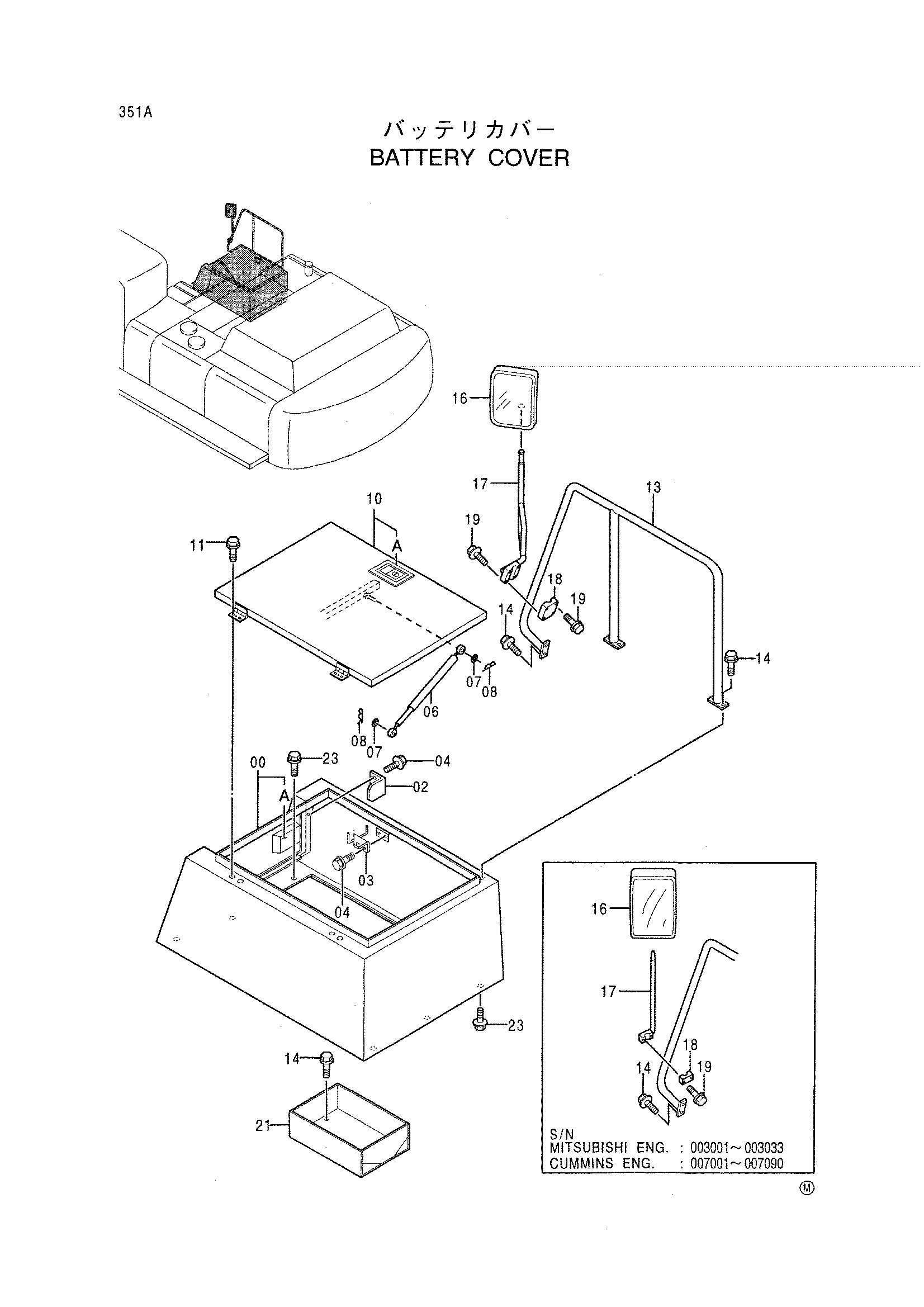

Заводская схема «Аккумулятор крышка» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003579	Крышка	1
00A	4361766	Дверь блокировка	1
02	4224236	Ограничитель	1
03	4224237	Ограничитель	1
04	J021225	Болт с шайбой	4
06	4188366	Стойка	1
07	A590108	Плоская шайба	2
08	4022697	Стопорный палец	2
10	7025752	Крышка	1
10A	4361766	Дверь блокировка	1
11	J011020	Болт с шайбой	4
13	7028973	Поручень	1
14	J011225	Болт с шайбой	6
16	4340845 замена: 4426821	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4340845	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
16	4426821	Зеркало	1
17	8060675 замена: 8073885	Стойка	1
17	8060675 замена: 4408556	Стойка	1
17	8060675 замена: J010850	Стойка	1
17	8073885	Стойка	1
17	8073885	Стойка	1
17	8073885	Стойка	1
18	4201441	Хомут	1
18	4201441	Хомут	1
18	4201441	Хомут	1
18	4408556	Хомут	1
18	4408556	Хомут	1
18	4408556	Хомут	1
19	J010845	Болт с шайбой	2
19	J010845	Болт с шайбой	2
19	J010845	Болт с шайбой	2
19	J010850	Болт с шайбой	4
19	J010850	Болт с шайбой	4
19	J010850	Болт с шайбой	4
21	8053492	Ящик для инструментов	1
23	J031235	Болт с шайбой	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
