SEAT-STAND <MITSUBISHI ENG.> — HITACHI EX600H-5 JPN

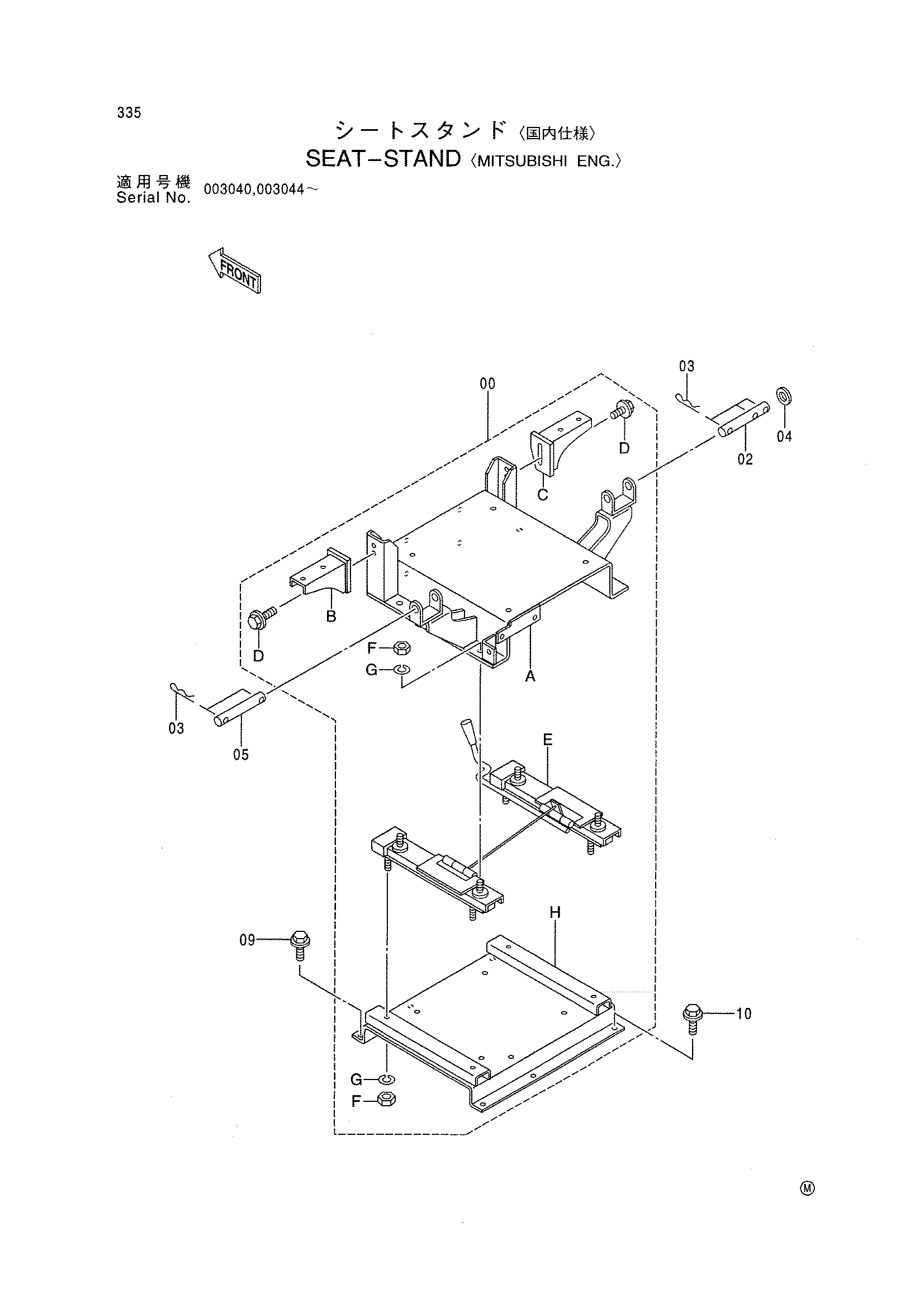

Заводская схема «SEAT-STAND <MITSUBISHI ENG.>» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9182174 | Водило в сборе | 1 |
| 00A | 6018490 | Водило | 1 |
| 00B | 8061123 | Кронштейн | 1 |
| 00C | 8061563 | Кронштейн | 1 |
| 00D | J021025 | Болт с шайбой | 4 |
| 00E | 4382794 | Ползун | 1 |
| 00F | J952010 | Гайка | 8 |
| 00G | A590910 | Пружинная шайба | 8 |
| 00H | 8068217 | Стойка | 1 |
| 02 | 4341890 | Палец | 1 |
| 03 | 4372109 | Стопорный палец | 5 |
| 04 | 4018545 | Шайба | 1 |
| 05 | 4376707 | Палец | 1 |
| 09 | J011025 | Болт с шайбой | 4 |
| 10 | J021025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
