Трубопроводы системы смазки (STD. стрела, HD стрела) — HITACHI EX600H-5 JPN

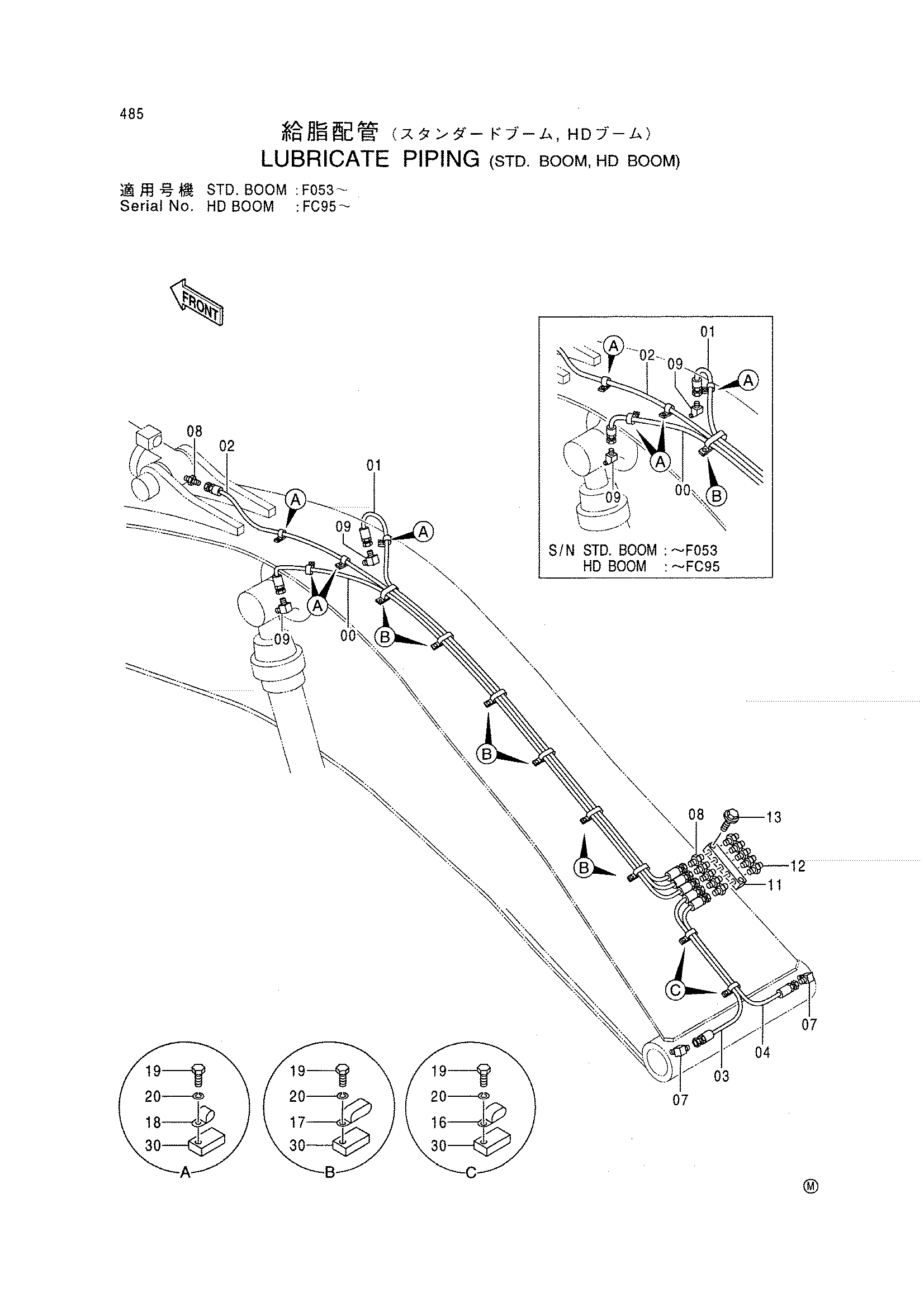

Заводская схема «Трубопроводы системы смазки (STD. стрела, HD стрела)» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314983 замена: 4316009 | Нейлоновый шланг | 1 |
| 00 | 4314983 | Нейлоновый шланг | 1 |
| 00 | 4316009 | Нейлоновый шланг | 1 |
| 00 | 4316009 | Нейлоновый шланг | 1 |
| 01 | 4316009 замена: 4257291 | Нейлоновый шланг | 1 |
| 01 | 4316009 | Нейлоновый шланг | 1 |
| 01 | 4257291 | Нейлоновый шланг | 1 |
| 01 | 4257291 | Нейлоновый шланг | 1 |
| 02 | 4429438 | Нейлоновый шланг | 1 |
| 03 | 4429436 | Нейлоновый шланг | 1 |
| 04 | 4429435 | Нейлоновый шланг | 1 |
| 07 | 4154656 | Угловой штуцер | 2 |
| 08 | 4154651 | Адаптер | 6 |
| 09 | 4154655 | Угловой штуцер | 2 |
| 09 | 4154655 | Угловой штуцер | 2 |
| 09 | 4154656 | Угловой штуцер | 2 |
| 09 | 4154656 | Угловой штуцер | 2 |
| 11 | 4274903 | Блок | 1 |
| 12 | J75482 | Пресс-маслёнка | 5 |
| 13 | J011040 | Болт с шайбой | 2 |
| 16 | 4192018 | Зажим | 2 |
| 17 | 4252877 | Зажим | 6 |
| 18 | 4190261 | Зажим | 4 |
| 19 | J901016 | Болт | 12 |
| 20 | A590910 | Пружинная шайба | 12 |
| 30 | 4195689 | Седло винта | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
