Электрооборудование (6-2) <MITSUBISHI ENG.> — HITACHI EX600H-5 JPN

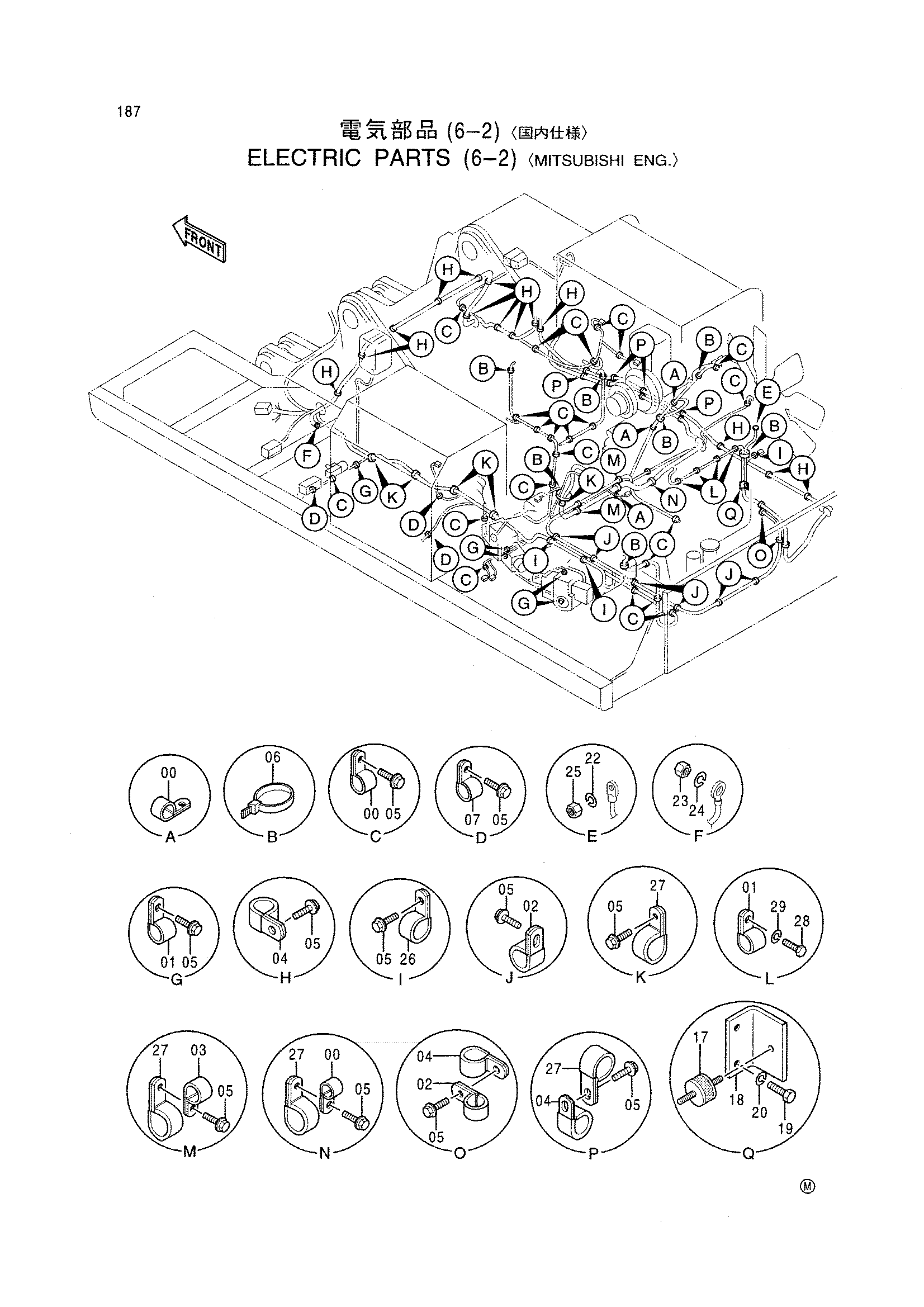

Заводская схема «Электрооборудование (6-2) <MITSUBISHI ENG.>» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190261 | Зажим | 18 |
| 01 | 4190275 | Зажим | 9 |
| 02 | 4190273 | Зажим | 8 |
| 03 | 4190274 | Зажим | 2 |
| 04 | 4190263 | Зажим | 27 |
| 05 | J011022 | Болт с шайбой | 75 |
| 06 | 4055311 | Ленточный зажим | 7 |
| 07 | 4190271 | Зажим | 3 |
| 17 | 4349723 | Клемма | 1 |
| 18 | 4349814 | Кронштейн | 1 |
| 19 | J901016 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | M500605 | Гайка | 2 |
| 26 | 4192035 | Зажим | 3 |
| 27 | 4190264 | Зажим | 12 |
| 28 | J901016 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
