Электрооборудование (8) <MITSUBISHI ENG.> — HITACHI EX600H-5 JPN

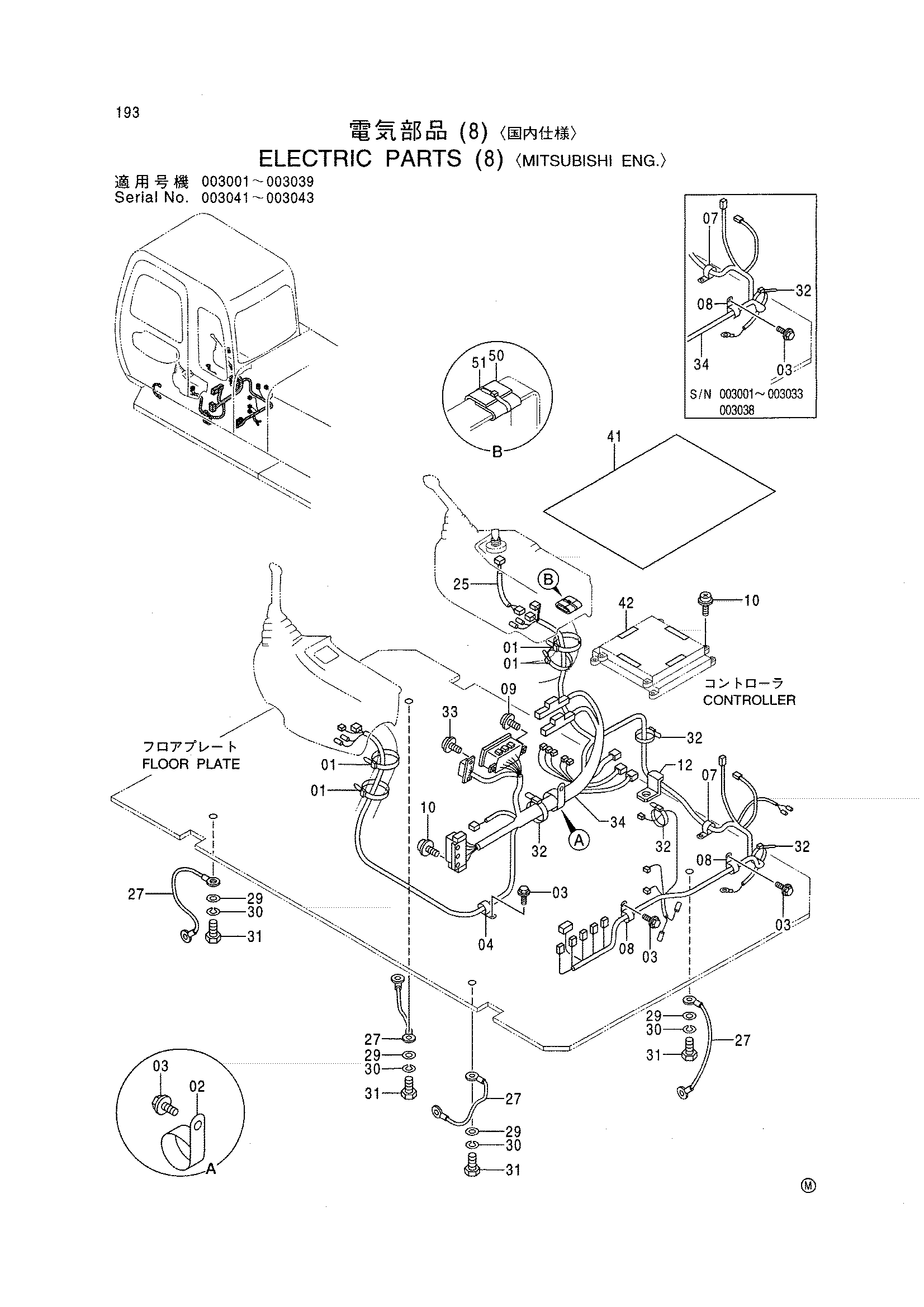

Заводская схема «Электрооборудование (8) <MITSUBISHI ENG.>» для HITACHI EX600H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 4 |
| 02 | 4193848 | Зажим | 1 |
| 03 | J021025 | Болт с шайбой | 4 |
| 04 | 4190275 | Зажим | 1 |
| 07 | 4192035 | Зажим | 1 |
| 08 | 4190273 | Зажим | 2 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 10 |
| 12 | 4391237 | Кронштейн | 1 |
| 25 | 4277927 | Жгут проводов | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | J901016 | Болт | 4 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 33 | J460310 | Винт с шайбой | 2 |
| 34 | 0002757 замена: 0003308 | Жгут проводов | 1 |
| 34 | 0002757 | Жгут проводов | 1 |
| 34 | 0003308 замена: 0003398 | Жгут проводов | 1 |
| 34 | 0003308 замена: 2038806 | Жгут проводов | 1 |
| 34 | 0003308 замена: J021025 | Жгут проводов | 1 |
| 34 | 0003308 замена: 4192034 | Жгут проводов | 1 |
| 34 | 0003308 замена: 4190273 | Жгут проводов | 1 |
| 34 | 0003308 замена: 4423749 | Жгут проводов | 1 |
| 41 | 3075379 | Крышка | 1 |
| 42 | 4365396 | Лента | 4 |
| 50 | 4403273 | Резиновая прокладка | 1 |
| 50 | 4403273 | Резиновая прокладка | 1 |
| 50 | 4403273 | Резиновая прокладка | 1 |
| 51 | 4055312 | Ленточный зажим | 1 |
| 51 | 4055312 | Ленточный зажим | 1 |
| 51 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
