Крышка (3) — HITACHI EX600H-5

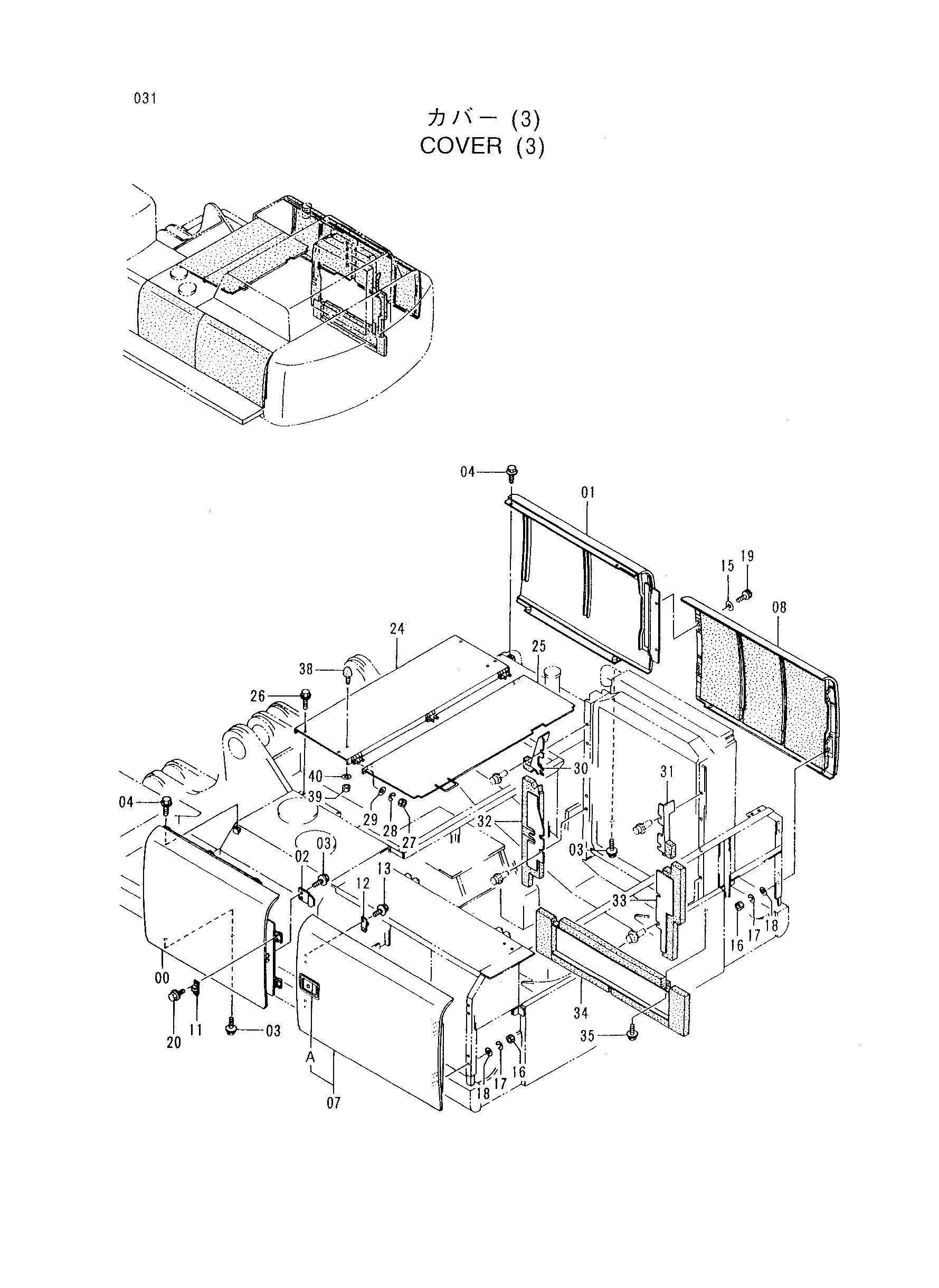

Заводская схема «Крышка (3)» для HITACHI EX600H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003517 | Крышка | 1 |
| 01 | 6014667 | Крышка | 1 |
| 02 | 4294325 | Ограничитель | 1 |
| 03 | J021230 | Болт с шайбой | 6 |
| 04 | J031230 | Болт с шайбой | 4 |
| 07 | 5005568 | Дверь | 1 |
| 07A | 4361766 | Дверь блокировка | 1 |
| 08 | 6014668 | Дверь | 1 |
| 11 | 4175253 | Кронштейн | 2 |
| 12 | 4175254 | Ограничитель | 2 |
| 13 | J020614 | Болт с шайбой | 4 |
| 15 | A590112 | Плоская шайба | 2 |
| 16 | J950012 | Гайка | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 18 | A590112 | Плоская шайба | 8 |
| 19 | M341225 | Болт с внутренним шестигранником | 2 |
| 20 | J020614 | Болт с шайбой | 4 |
| 24 | 7029445 | Крышка | 1 |
| 25 | 7029444 | Крышка | 1 |
| 26 | J031230 | Болт с шайбой | 4 |
| 27 | M500807 | Гайка | 6 |
| 28 | A590908 | Пружинная шайба | 6 |
| 29 | A590108 | Плоская шайба | 6 |
| 30 | 8061984 | Крышка | 1 |
| 30 | 8072653 | Крышка | 1 |
| 31 | 8061983 | Крышка | 1 |
| 31 | 8072652 | Крышка | 1 |
| 32 | 7028694 | Крышка | 1 |
| 33 | 7025621 | Крышка | 1 |
| 34 | 7029442 | Крышка | 1 |
| 35 | J031230 | Болт с шайбой | 2 |
| 38 | 4204586 | Ограничитель | 2 |
| 39 | J950010 | Гайка | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX600H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
